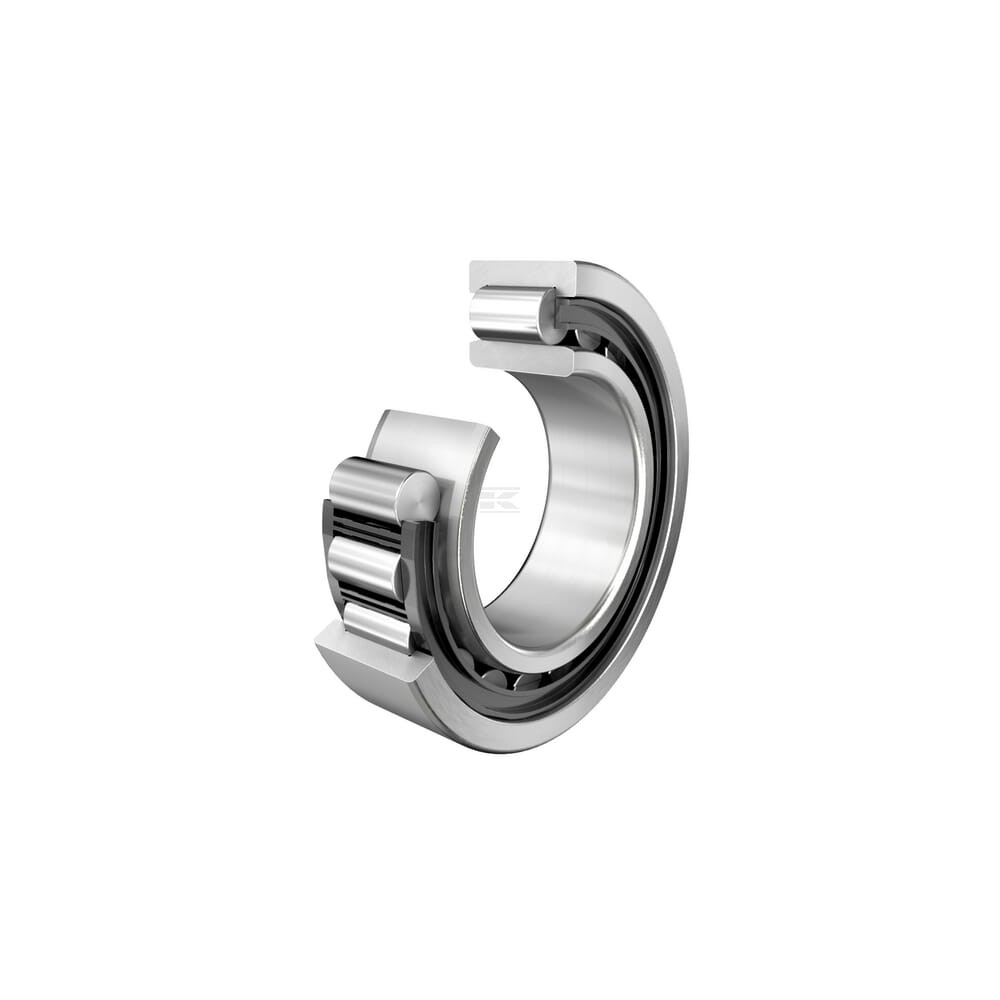

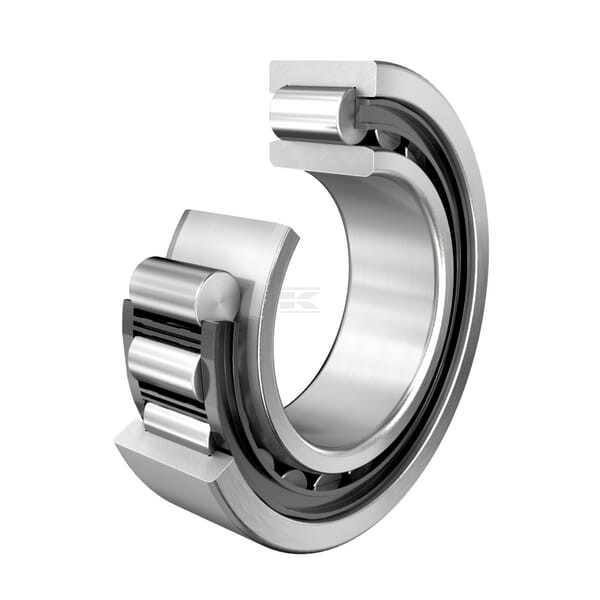

Łożysko wałeczkowe

Specyfikacje

Promieniowy luz łożyskowy (C3)

Zastosowanie

• Wysokie obciążenia promieniowe i wysokie prędkości obrotowe
• Przekładnia
• Wał ślimacznicy
• Płytki sprężyste

Właściwości

• Pierścień zewnętrzny z dwoma stałymi obrzeżami
• Pierścień wewnętrzny z jednym obrzeżem
• Może zamknąć osiowo wał w jednym kierunku

Składa się z

• Łożysko cylindryczne
• Pierścień wewnętrzny NJ

Korzyści

Prawidłowy luz roboczy przy wysokiej temperaturze lub prasowaniu włączanemu dokładnemu

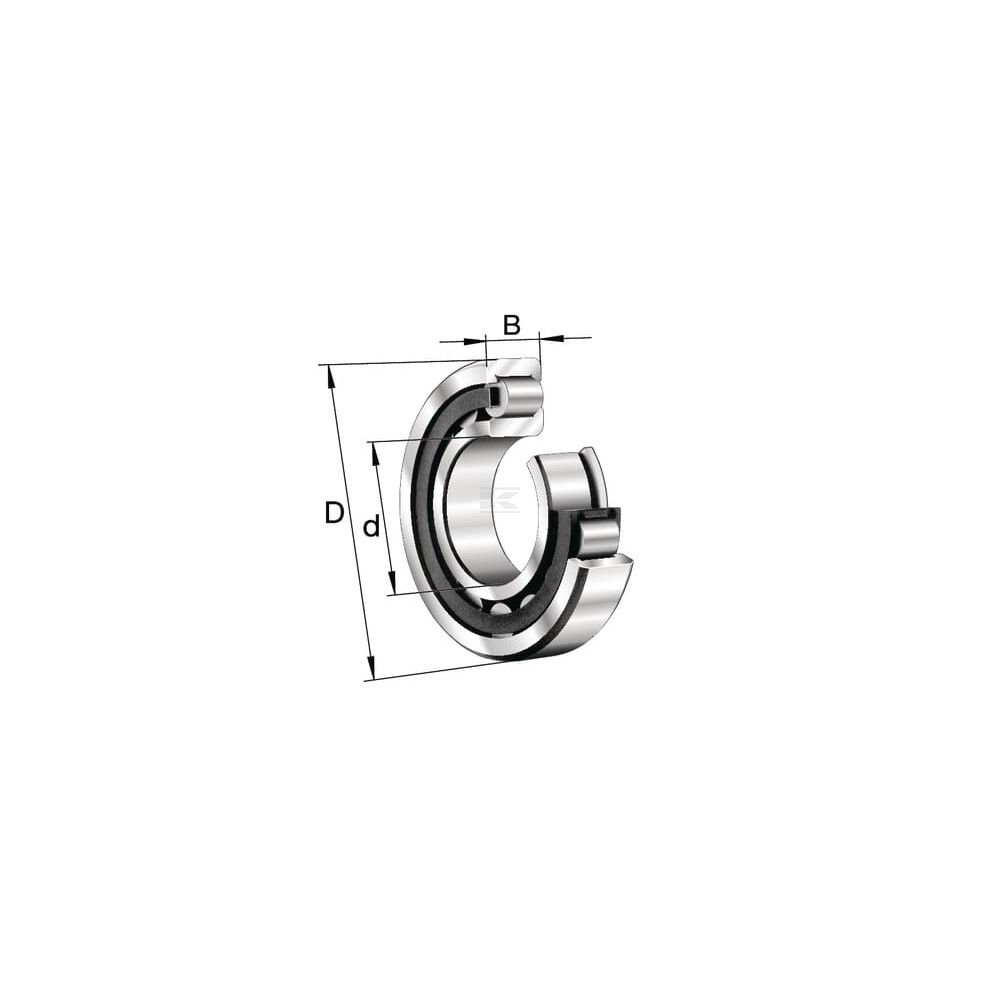

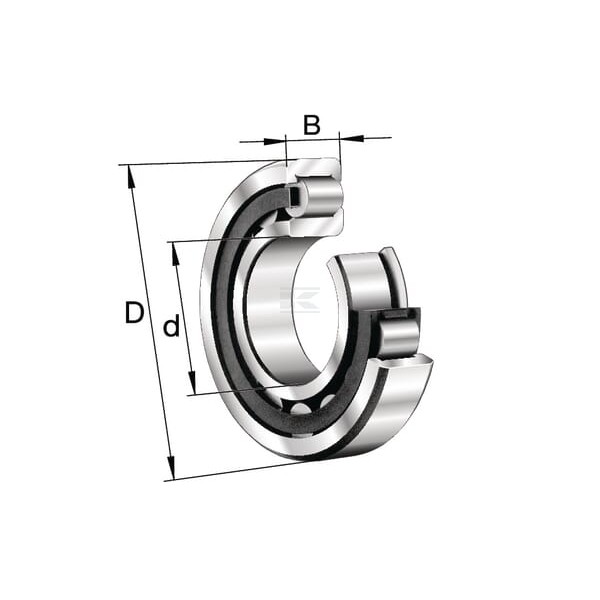

Dane techniczne

• Średnica wew.: 70
• Średnica zew.: 150
• Szerokość: 35
• Ilość rzędów: 1
• Składa się z: - Łożysko cylindryczne<br/>- Pierścień wewnętrzny NJ
• Typ łożyska: Łożysko walcowe
• Prędkość graniczna: 105
• Obciążenie statyczne promieniowe: 222000
• Obciążenie dynamiczne promieniowe: 242000
• Prędkość obrotowa max.: 6300
• Prędkość obrotowa: 4500
• Luz wew. promieniowy - kod: C3
• Temperatura robocza max.: 120
• Temperatura robocza min.: -30
• Numer referencyjny OE: NJ314-E-XL-TVP2-C3
• Producent: Schaeffler
