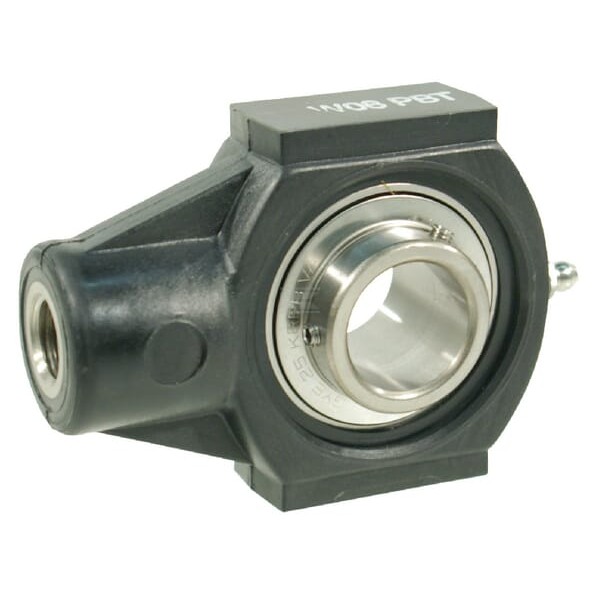

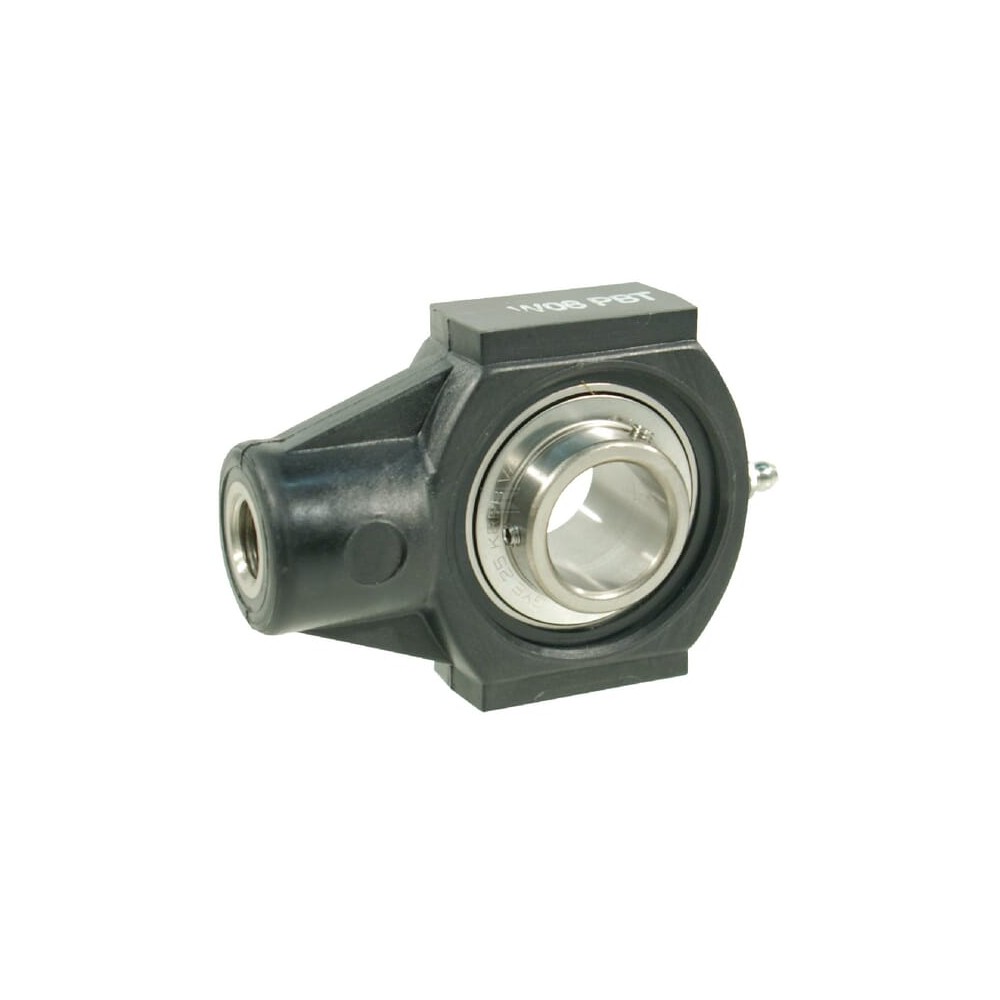

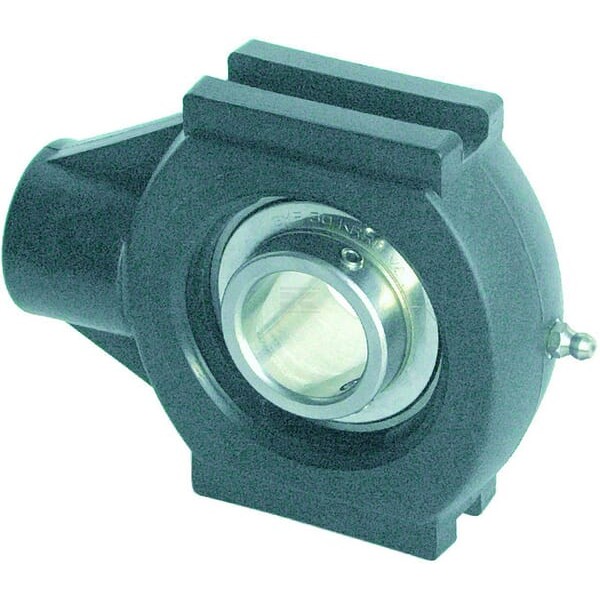

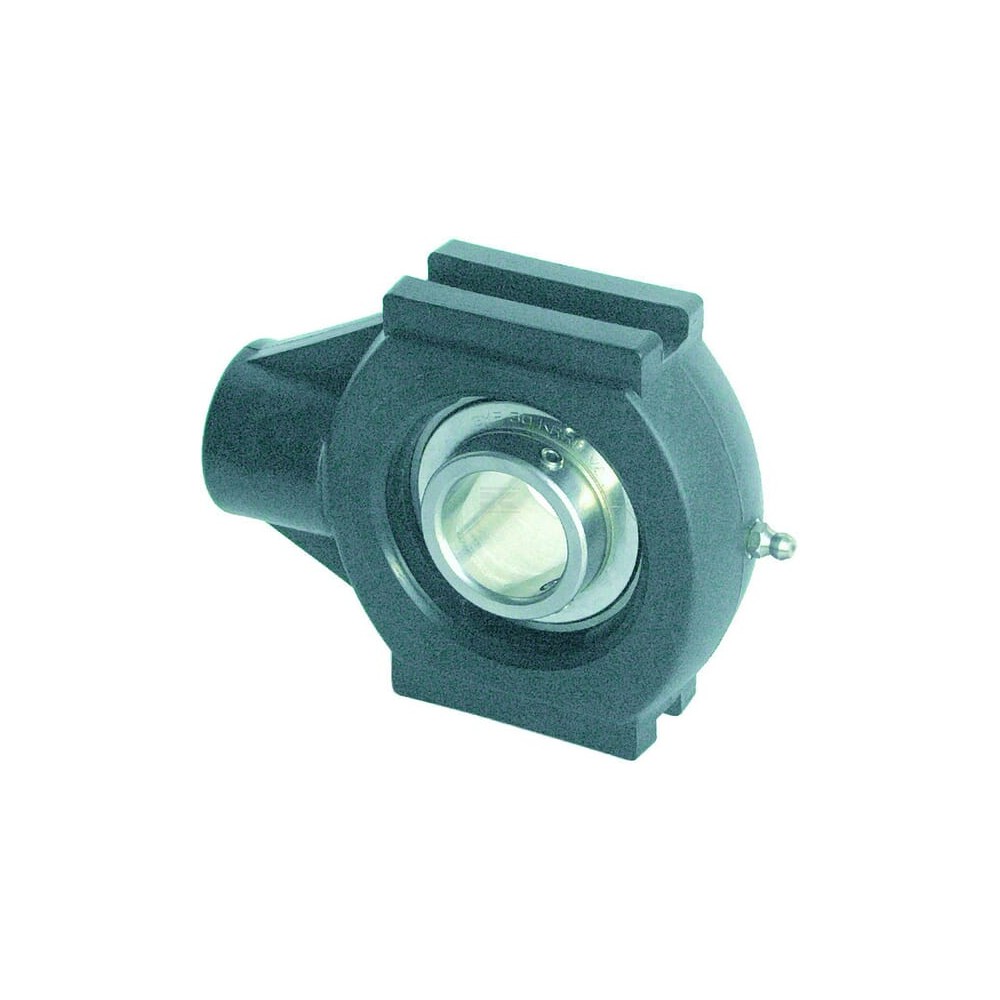

Łożysko z obudową napinające kpl. PHE Corrotect

Zastosowanie

• Budowa maszyn mobilnych
• Stacjonarna budowa maszyn
• Otoczenie powodujące korozję

Właściwości

• Obudowa łożyska z tworzywa sztucznego
• Łożysko wewnętrzne w odpornej na korozję wersji Corrotect
• Łożysko wewnętrzne posiada jednostronnie wydłużony pierścień wewnętrzny z pierścieniem mocującym
• Z możliwością smarowania

Składa się z

• Blok łożyskowy
• Pierścień mocujący
• Pokrywa końcowa

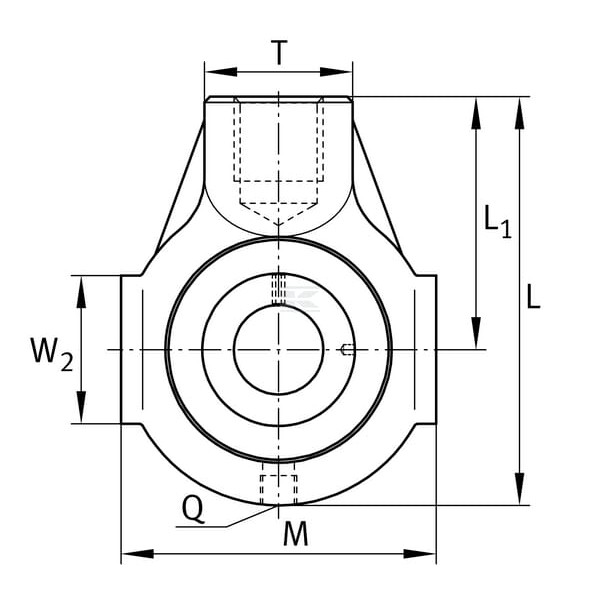

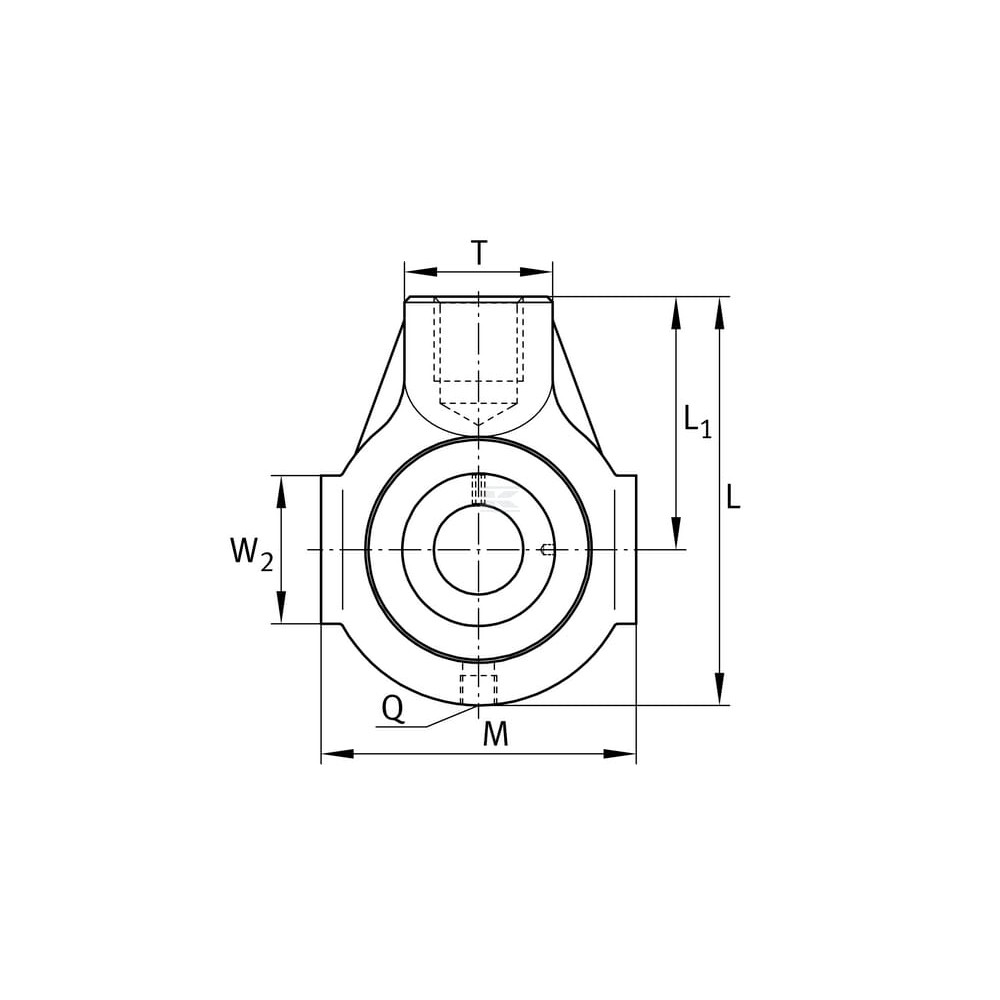

Dane techniczne

• Średnica łożyska wew.: 20
• Długość całkowita: 99
• Szerokość obudowy: 65
• Wysokość całkowita: 65
• Wysokość obudowy: 27,5
• Szerokość pierścienia wewnętrznego łożyska: 31
• Położenie wału/wałka w pionie: 63,5
• Położenie kul łożyska względem powierzchni montażowej: 23,5
• Ilość otworów montażowych: 1
• Typ gwintu smarowniczki: UNF
• Średnica gwintu końcówki smarowania: M28
• Średnica gwintu smarowniczki: 1/4
• Skok gwintu smarowniczki: 28
• Średnica gwintu montażowego: M16
• Długość rowka prowadzącego: 47
• Waga: 0,37
• Materiał obudowy: Tworzywo sztuczne
• Materiał łożyska: Stal nierdzewna
• Obciążenie statyczne promieniowe: 6000
• Obciążenie dynamiczne promieniowe: 12400
• Numer referencyjny OE: PHE20-TV-FA125.5
• Producent: Schaeffler
