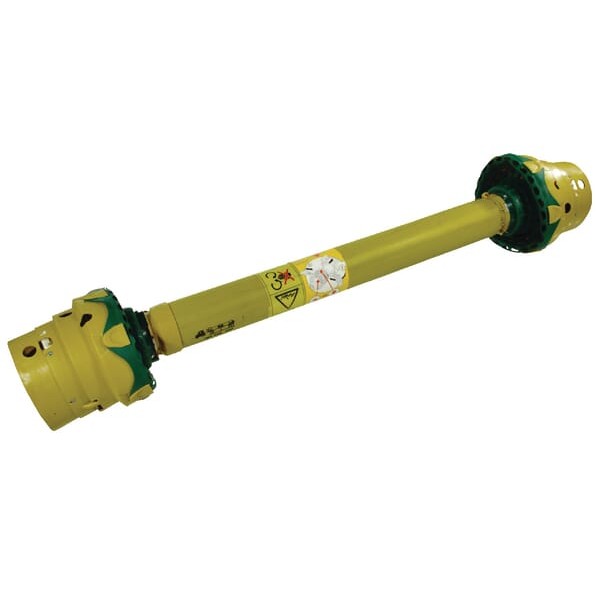

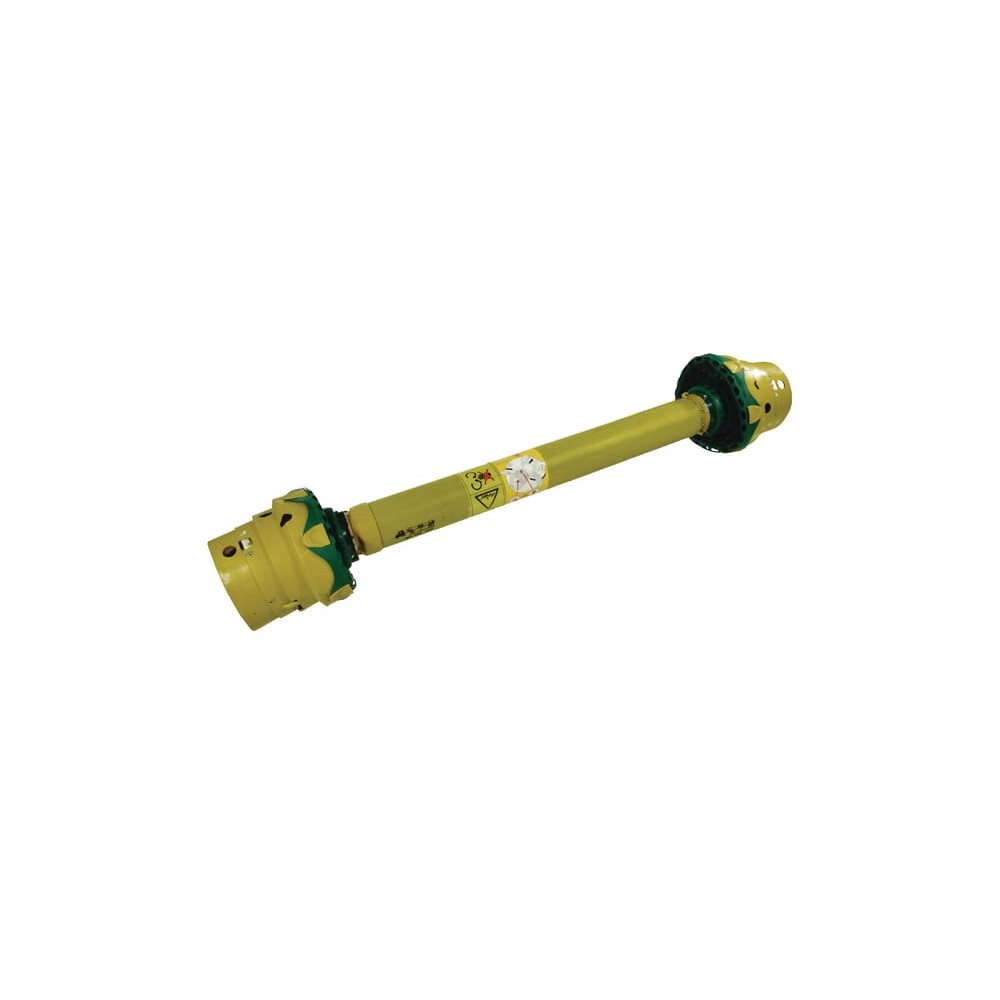

Wał przegubowy bez widłaków PWZ 480 L 1210 mm Walterscheid

Specyfikacje

• Zwarte, zabudowane w systemie centrującym łożysko przegubu
• Profilowana rura zabezpieczająca nie pozwala na jednoczesny obrót
• Uszczelniona rura profilowana nie dopuszcza do wniknięcia zanieczyszczeń
• Dająca się szybko zdjąć osłona
• Nie jest wymagany łańcuch zabezpieczający po stronie traktora

Zastosowanie

• Paszowóz
• Beczka na gnojowicę
• Kombajny
• Przyczepa samozbierające

Właściwości

• Częstotliwość smarowania: maks. 60 godzin
• Spełnienie wymagań dyrektywy WE 89/392 EEG
• Spełnia wymagania normy bezpieczeństwa EN12965
• Występuje znak CE

Składa się z

• Szerokokątny wał przegubowy, obustronny, z rurą ochronną
• Deklaracja zgodności
• Instrukcja obsługi
• Dostawa bez widełek przyłączeniowych

Informacje techniczne

• Maksymalny kąt ugięcia przy długotrwałej eksploatacji: 25º
• Kąt ugięcia tylko przez krótki czas może wynosić 80º
• Maks. moc dynamiczna 540 obr./min: 39 kW, 695 Nm
• Maks. moc dynamiczna 1000 obr./min: 61 kW, 580 Nm
• Wartości przy kącie ugięcia 10° i żywotności 1000 godzin

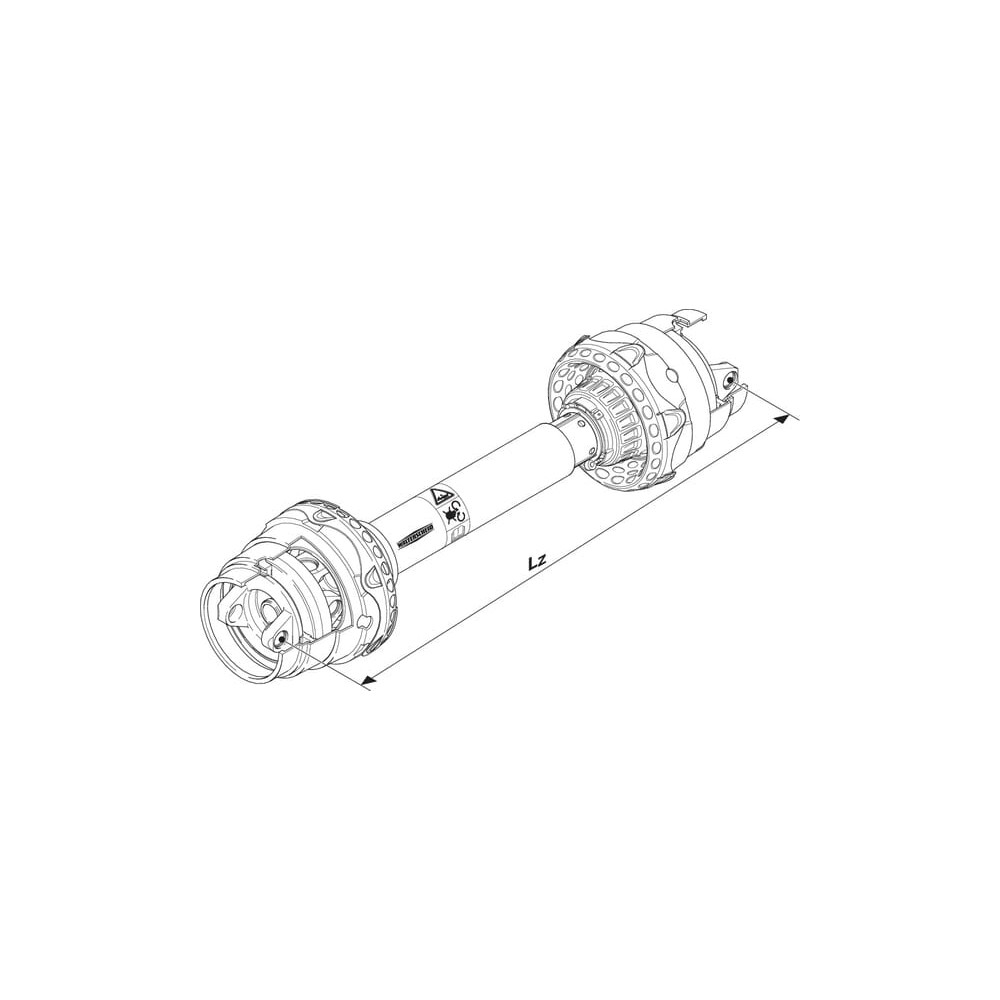

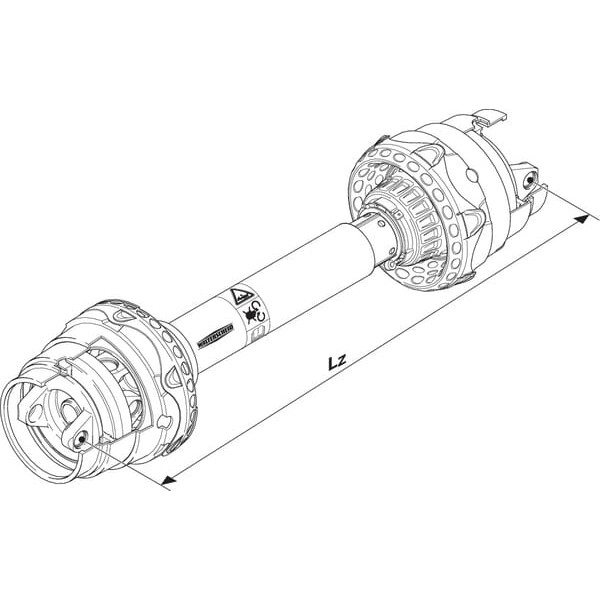

• LZ = długość po wsunięciu, odstęp od środka zewn. krzyżaka

Korzyści

• Dłuższa żywotność niż w przypadku standardowego wału przegubowego
• Niższe koszty konserwacji
• Szybsze zasprzęglanie

Dane techniczne

• Numer referencyjny OE: 1113264
• Typ połączenia po stronie ciągnika: Szerokokątny bez krzyżaków
• Typ połączenia po stronie maszyny: Szerokokątny bez krzyżaków
• Rozmiar wałka: PWZ 480
• Długość: 1210 mm
• Moc przy 540 obr/min: 39 kW
• Moc przy 1000 obr/min: 61 kW
• Średnica tulei krzyżaka po stronie ciągnika - dłuższa część: 27 mm
• Średnica tulei krzyżaka po stronie ciągnika: 32 mm
• Długość krzyżaka po stronie ciągnika - dłuższa część: 94 mm
• Długość krzyżaka po stronie ciągnika: 76 mm
• Średnica tulei krzyżaka po stronie maszyny - dłuższa część: 27 mm
• Średnica tulei krzyżaka po stronie maszyny: 32 mm
• Długość krzyżaka po stronie maszyny - dłuższa część: 94 mm
• Długość krzyżaka po stronie maszyny: 76 mm
• Typ profilu rury zewnętrznej: S5
• Typ profilu rury wewnętrznej: S4LGA
• Kształt profilu rury: Gwiazda
• Moment obrotowy statyczny max.: 3000 N·m
• Typ osłony: PG25
