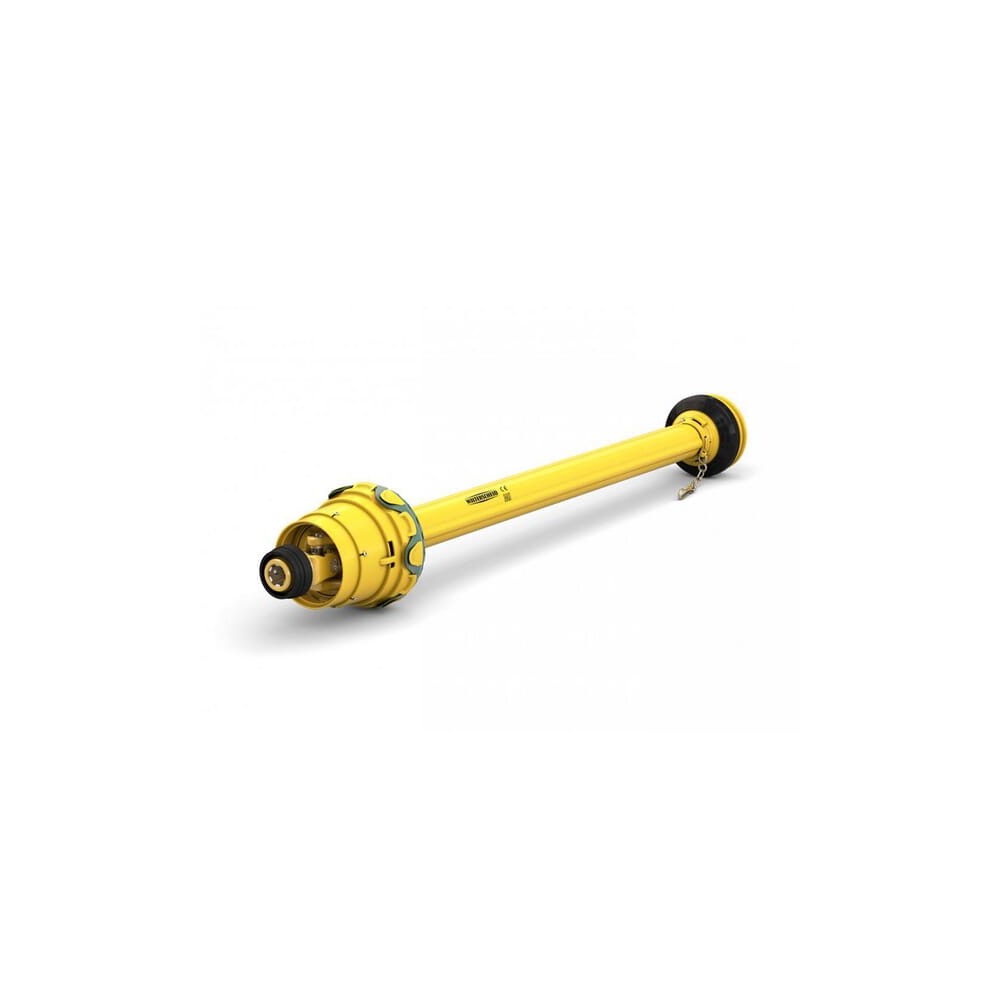

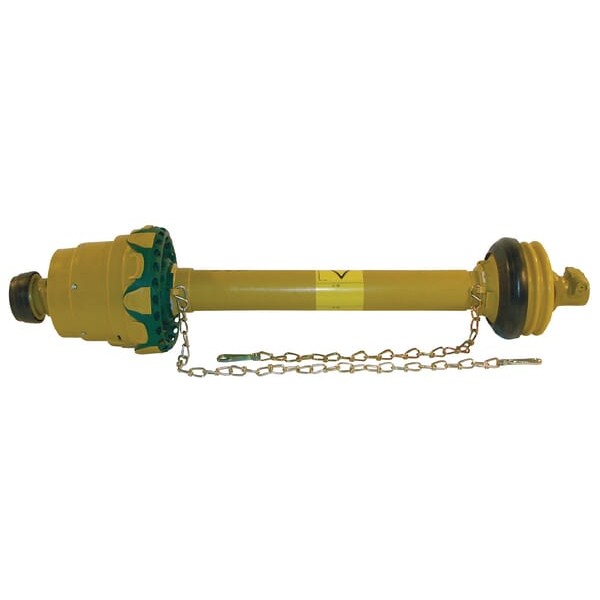

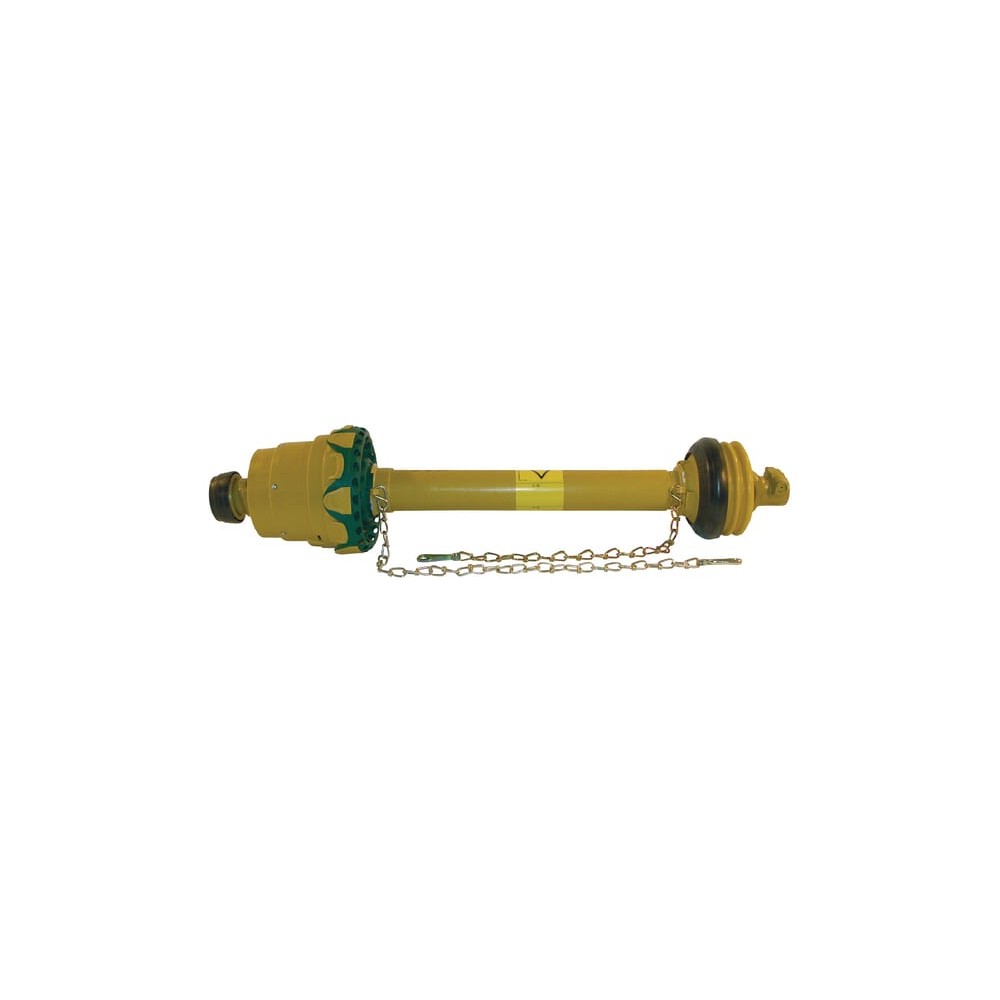

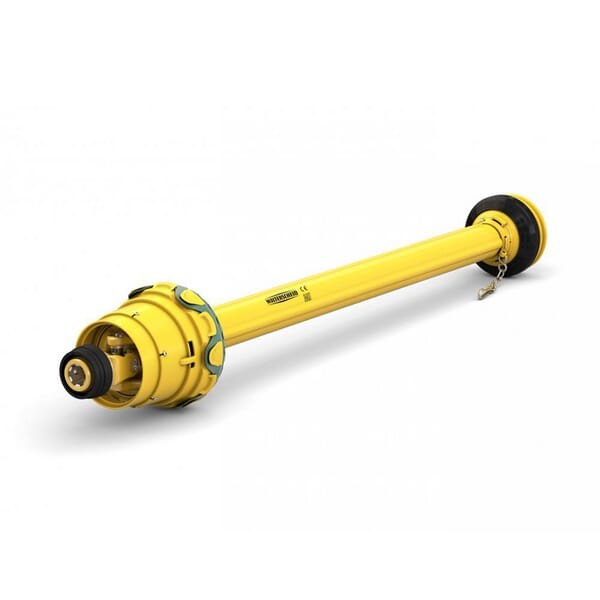

Wał przegubowy szerokokątny WWE 2580 L 1210 mm Walterscheid

Opis produktu

• Szerokokątne wały przegubowe 80° serii WWE 2580, 1-stronnie szerokokątne z osłoną zabezpieczającą i deklaracją zgodności
• oraz instrukcją użytkownika. Pasują do rozsiewaczy, rozrzutników obornika,
• pras zwijających, przyczep samozbierających itp

Szczegóły produktu

• Wał przegubowy szerokokątny po jednej stronie z osłoną zabezpieczającą
• Deklaracja zgodności
• Instrukcje dla użytkownika
• Częstotliwość smarowania: 8 godzin
• Spełnia wymogi według dyrektywy EC 89/392/EWG
• Spełnia wymagania normy bezpieczeństwa EN12965
• Dostarczane z oznakowaniem „CE”
• Kąt ugięcia przy długotrwałej eksploatacji max. 25°
• Kąt ugięcia tylko przez krótki czas może wynosić 80°
• Max. moc dynamiczna 540 obr/min: 66kW - 1175Nm
• Max. moc dynamiczna 1000 obr/min: 102kW - 975Nm
• Wartości przy kącie ugięcia 10° i żywotności 1000 godzin

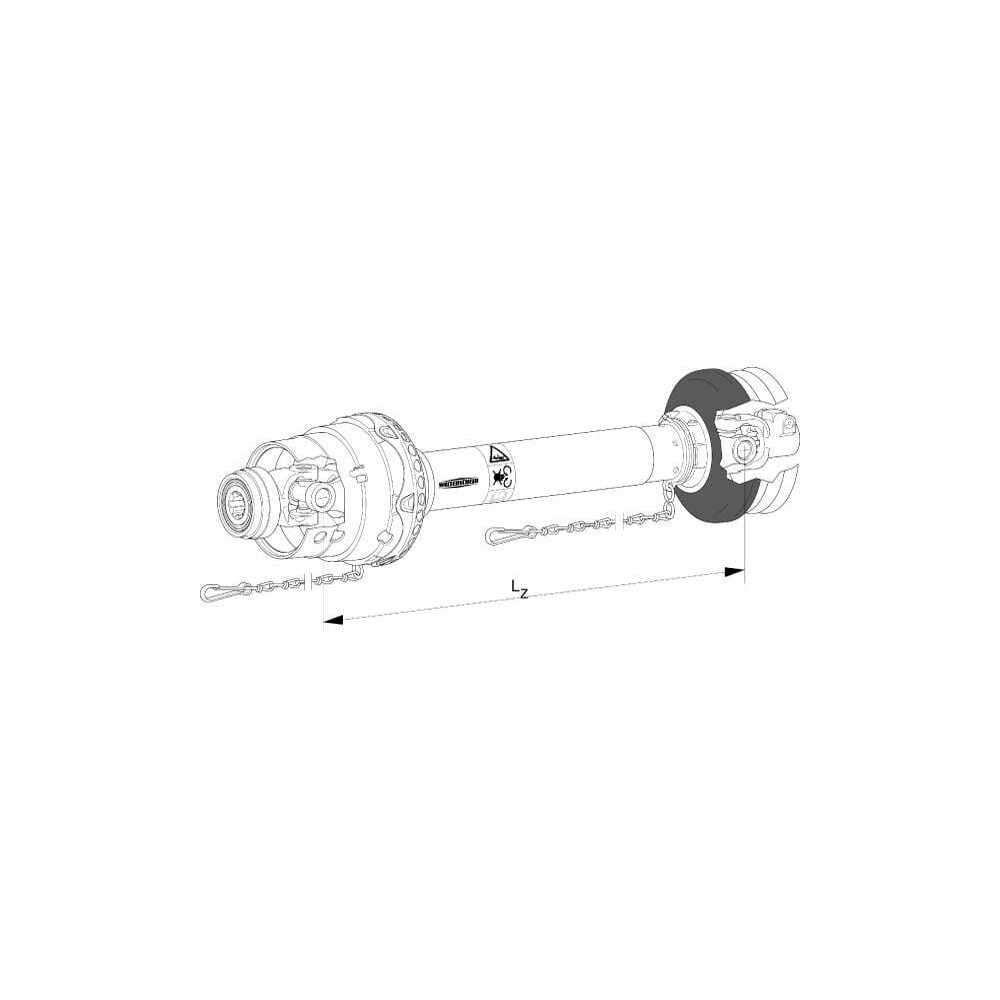

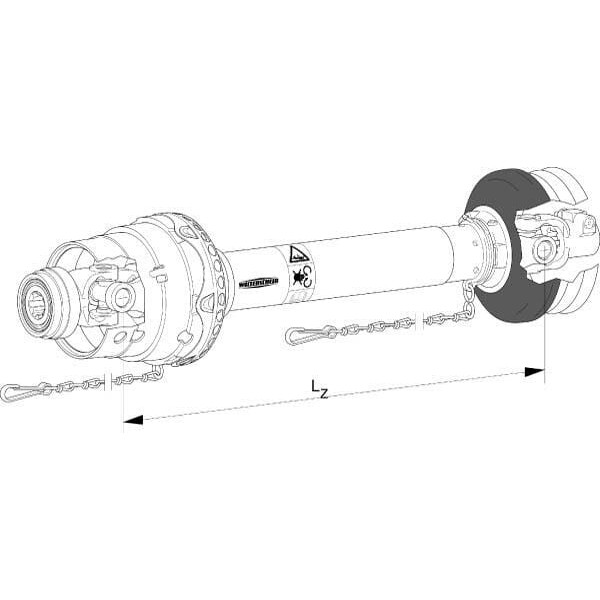

• LZ = długość po wsunięciu, odstęp od środka zewnętrznego krzyżaka

Zastosowanie

• Szeroki roztrząsacz
• Beczka na gnojowicę
• Prasa kostkująca wielkowymiarowa
• Przyczepa silosowa

Właściwości

• Strona traktora: zasuwa
• Strona maszyny: kołek przesuwny
• Częstotliwość smarowania: 8 godzin
• Spełnienie wymagań dyrektywy WE 89/392 EEG
• Spełnia wymagania normy bezpieczeństwa EN12965
• Występuje znak CE

Składa się z

• Szerokokątny wał przegubowy, jednostronny, z rurą ochronną
• Deklaracja zgodności
• Instrukcja obsługi

Informacje techniczne

• Maksymalny kąt ugięcia przy długotrwałej eksploatacji: 25º
• Kąt ugięcia tylko przez krótki czas może wynosić 80º
• Max. moc dynamiczna 540 obr./min: 66 kW, 1175 Nm
• Max. moc dynamiczna 1000 obr./min: 102 kW, 975 Nm
• Wartości przy kącie ugięcia 10° i żywotności 1000 godzin
• LZ = długość po wsunięciu, odstęp od środka zewn. krzyżaka

Dane techniczne

• Średnica zewnętrzna połączenia po stronie ciągnika w calach oraz wypusty: 1"3/8 Z-6
• Numer referencyjny OE: 1800102
• Typ połączenia po stronie ciągnika: Automatyczna zasuwa kołnierzowa
• Dodatki po stronie ciągnika: Widłak szybkozłączny
• Średnica zewnętrzna połączenia po stronie maszyny w calach oraz wypusty: 1"3/8 Z-6
• Typ połączenia po stronie maszyny: Stożek zaciskowy
• Dodatki po stronie maszyny: Jarzmo zaciskowe
• Rozmiar wałka: WWE 2580
• Długość: 1210 mm
• Moc przy 540 obr/min: 66 kW
• Moc przy 1000 obr/min: 102 kW
• Średnica tulei krzyżaka po stronie ciągnika - dłuższa część: 32 mm
• Średnica tulei krzyżaka po stronie ciągnika: 36 mm
• Długość krzyżaka po stronie ciągnika - dłuższa część: 106 mm
• Długość krzyżaka po stronie ciągnika: 89 mm
• Średnica tulei krzyżaka po stronie maszyny: 36 mm
• Długość krzyżaka po stronie maszyny: 89 mm
• Typ profilu rury zewnętrznej: S5
• Grubość ścianki rury zewnętrzej: 4,5 mm
• Średnica zew. większa rury zewnętrznej: 61 mm
• Typ profilu rury wewnętrznej: S4GA
• Średnica zew. większa rury wewnętrznej: 51 mm
• Kształt profilu rury: Gwiazda
• Moment obrotowy statyczny max.: 6000 N·m
• Typ osłony: ST25
