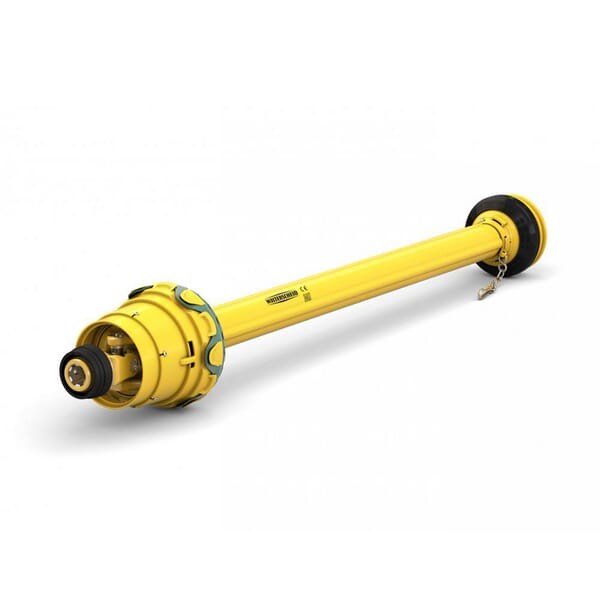

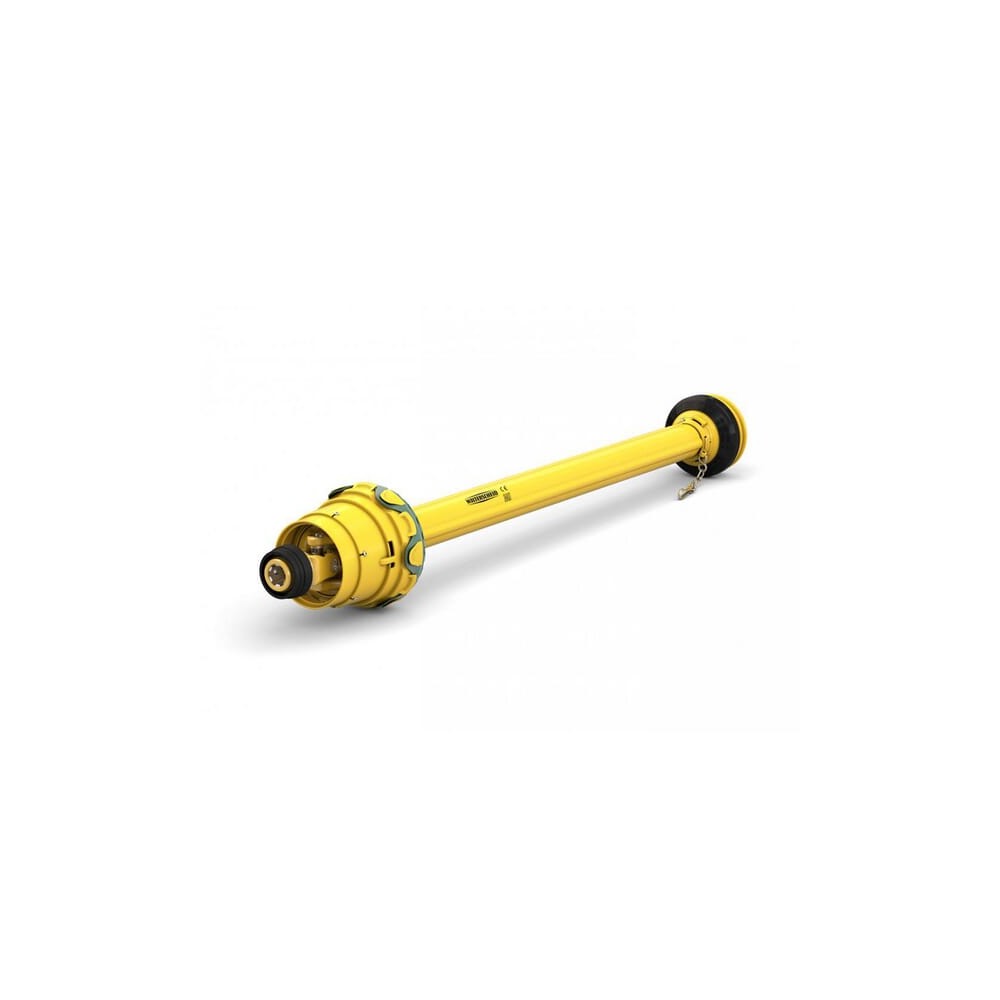

Wał przegubowy szerokokątny WWE 2480 L 1210 mm Walterscheid

Szczegóły produktu

• Wał przegubowy szerokokątny po jednej stronie z osłoną zabezpieczającą
• Deklaracja zgodności
• Instrukcja obsługi
• Mocowanie zasuwa kołnierzowa po stronie ciągnika 1-3/8" (6)
• Po stronie maszyny 1-3/8"" (6) blokada kołnierzowa
• Częstotliwość smarowania: 8 godzin
• Spełnia wymogi według dyrektywy EC 89/392/EWG
• Spełnia wymagania normy bezpieczeństwa EN12965
• Z oznaczeniem ""CE""
• Kąt pracy w trybie ciągłym maksymalnie 25°
• Kąt może wynosić 80° tylko przez krótki czas
• Max. moc dynamiczna 540 obr/min 39kW - 695Nm
• Max. moc dynamiczna 1000 obr/min 61kW - 580Nm
• Wartości przy kącie ugięcia 10° i żywotności 1000 godzin

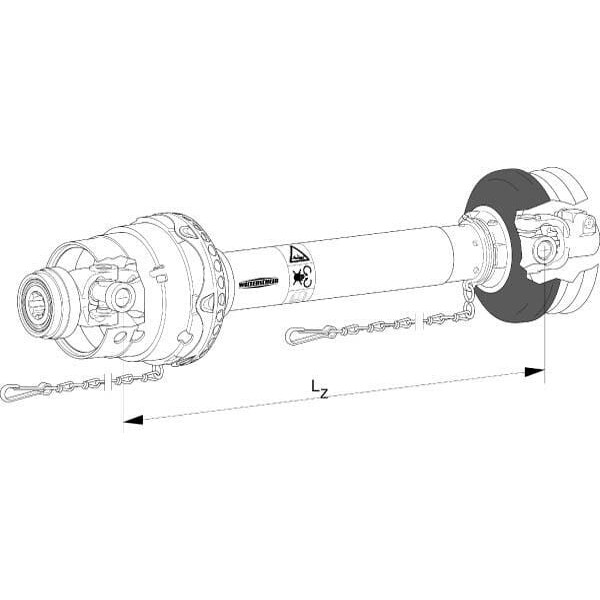

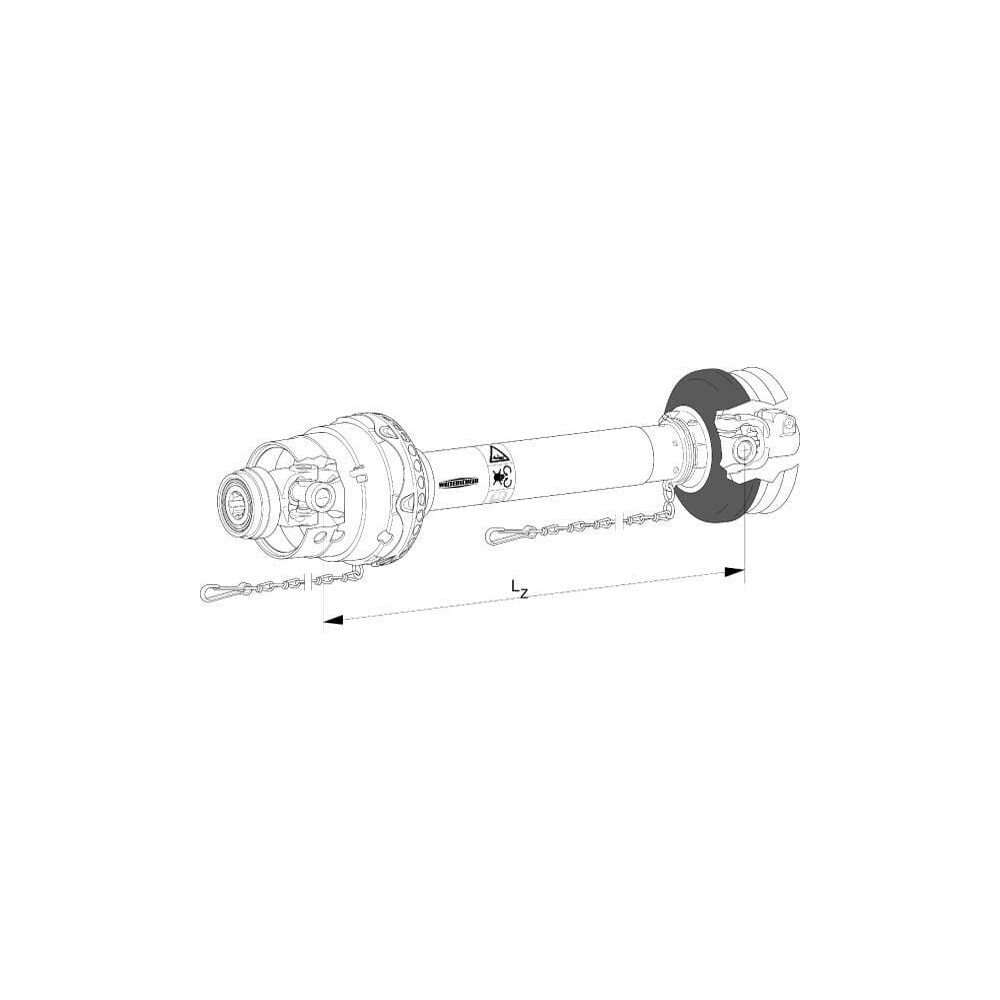

• LZ = długość po wsunięciu, odstęp od środka zewnętrznego krzyżaka
• Zastosowanie: Paszowóz, Wóz asenizacyjny, Kombajny, Przyczepa samozbierająca

Zawiera

• Wał przegubowy szerokokątny, jednostronny, z rurą ochronną
• Deklaracja zgodności
• Instrukcja obsługi

Dane techniczne

• Średnica zewnętrzna połączenia po stronie ciągnika w calach oraz wypusty: 1"3/8 Z-6
• Numer referencyjny OE: 1800098
• Typ połączenia po stronie ciągnika: Zasuwa kołnierzowa
• Dodatki po stronie ciągnika: Widłak szybkozłączny
• Średnica zewnętrzna połączenia po stronie maszyny w calach oraz wypusty: 1"3/8 Z-6
• Typ połączenia po stronie maszyny: Zasuwa kołnierzowa
• Dodatki po stronie maszyny: Widłak szybkozłączny
• Rozmiar wałka: WWE 2480
• Długość: 1210 mm
• Moc przy 540 obr/min: 39 kW
• Moc przy 1000 obr/min: 61 kW
• Średnica tulei krzyżaka po stronie ciągnika - dłuższa część: 27 mm
• Średnica tulei krzyżaka po stronie ciągnika: 32 mm
• Długość krzyżaka po stronie ciągnika - dłuższa część: 94 mm
• Długość krzyżaka po stronie ciągnika: 76 mm
• Średnica tulei krzyżaka po stronie maszyny: 32 mm
• Długość krzyżaka po stronie maszyny: 76 mm
• Typ profilu rury zewnętrznej: 2aG
• Grubość ścianki rury zewnętrzej: 3,5 mm
• Średnica zew. większa rury zewnętrznej: 57,5 mm
• Typ profilu rury wewnętrznej: 1bGA
• Grubość ścianki rury wewnętrznej: 4,5 mm
• Średnica zew. większa rury wewnętrznej: 49 mm
• Kształt profilu rury: Cytryna
• Moment obrotowy statyczny max.: 4000 N·m
• Typ osłony: ST25
