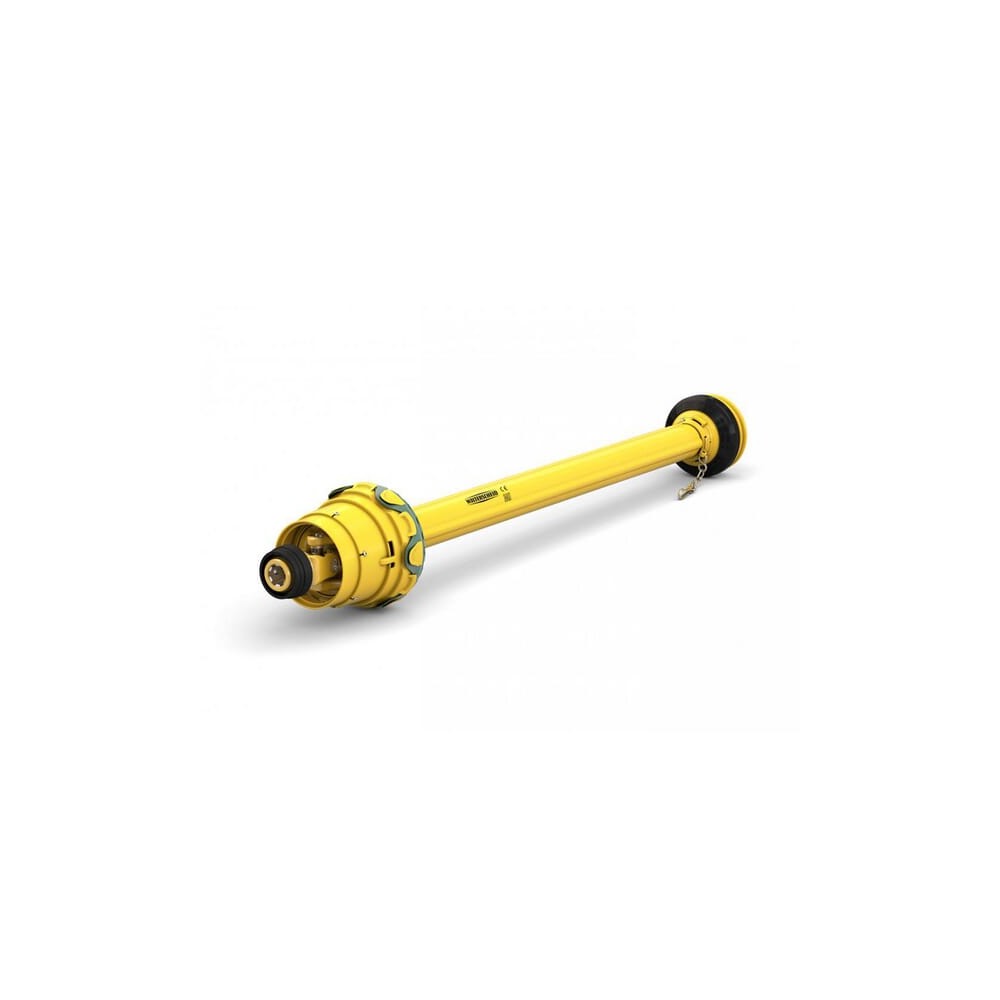

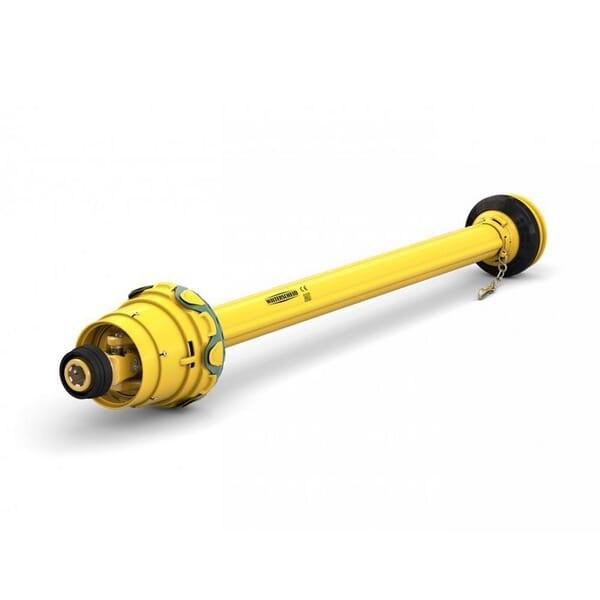

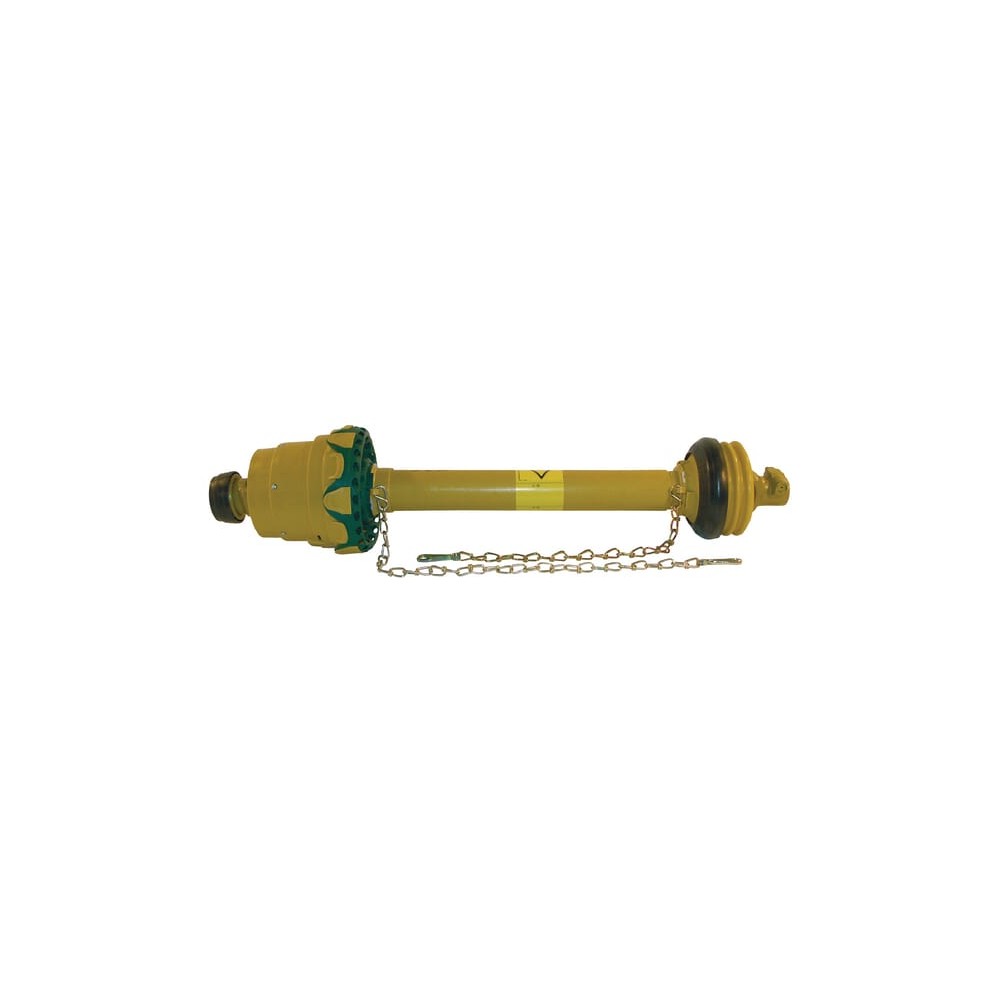

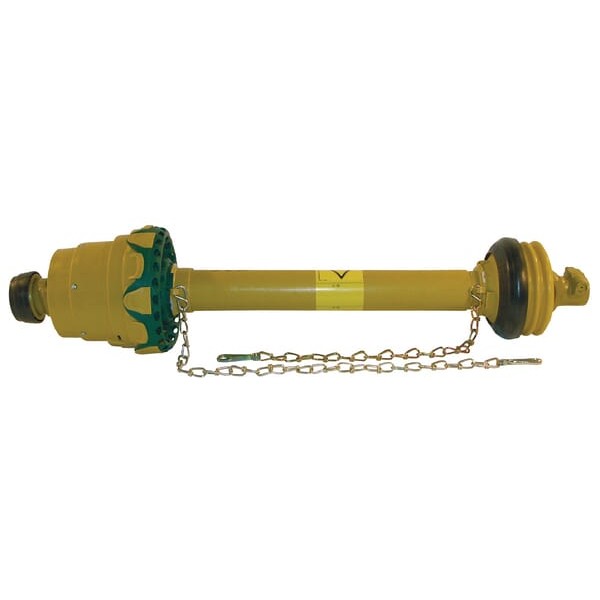

Wał przegubowy szerokokątny WWE 2380 L 1210 mm Walterscheid

Zastosowanie

• Wozy asenizacyjne
• Opryskiwacze polowe
• Roztrząsacze obornika
• Prasy wysokiego zgniotu

Właściwości

• Strona traktora 1-3/8" zasuwa (6)
• Strona maszyny, kołek przesuwny 1-3/8" (6)
• Częstotliwość smarowania: 8 godzin
• Spełnienie wymagań dyrektywy WE 89/392 EEG
• Spełnia wymagania normy bezpieczeństwa EN12965
• Występuje znak CE

Składa się z

• Szerokokątny wał przegubowy, jednostronny, z rurą ochronną
• Deklaracja zgodności
• Instrukcja obsługi

Informacje techniczne

• Maksymalny kąt ugięcia przy długotrwałej eksploatacji: 25º
• Kąt ugięcia tylko przez krótki czas może wynosić 80º
• Max. moc dynamiczna 540 obr./min: 28 kW, 500 Nm
• Max. moc dynamiczna 1000 obr./min: 44 kW, 415 Nm
• Wartości przy kącie ugięcia 10° i żywotności 1000 godzin

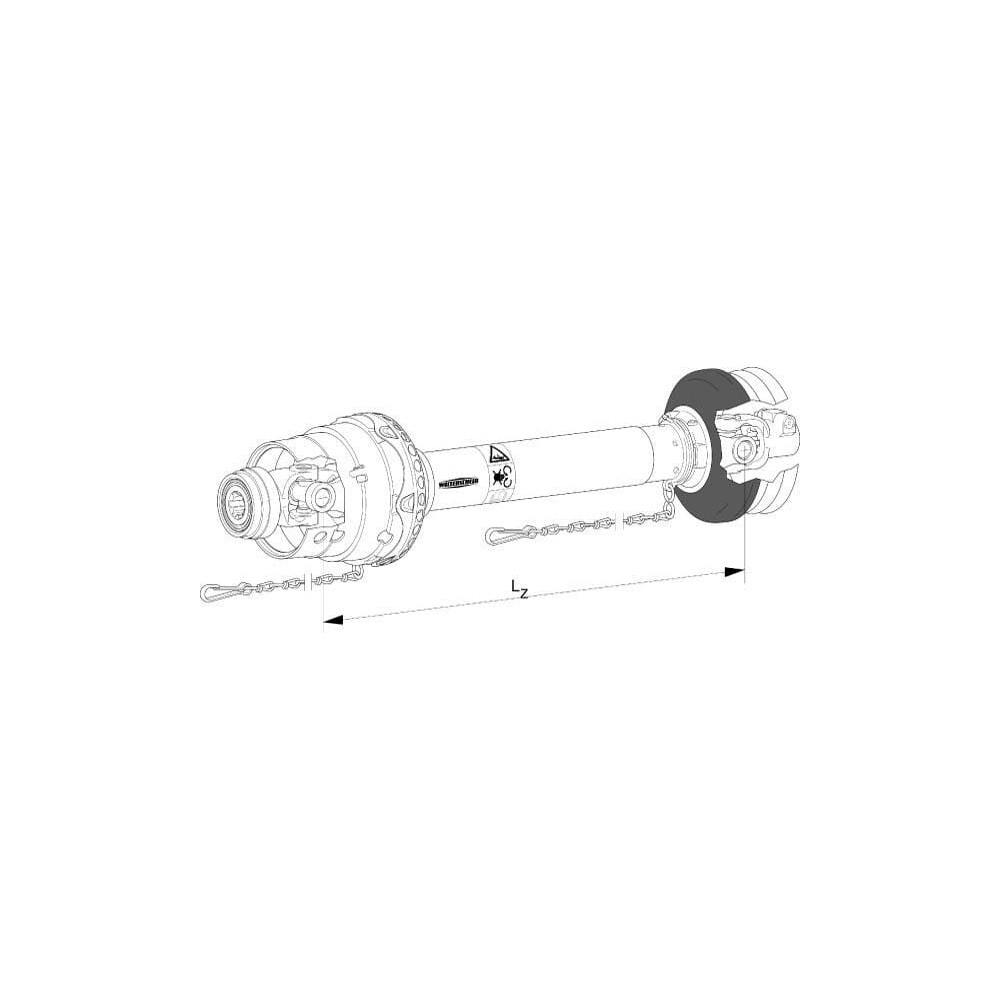

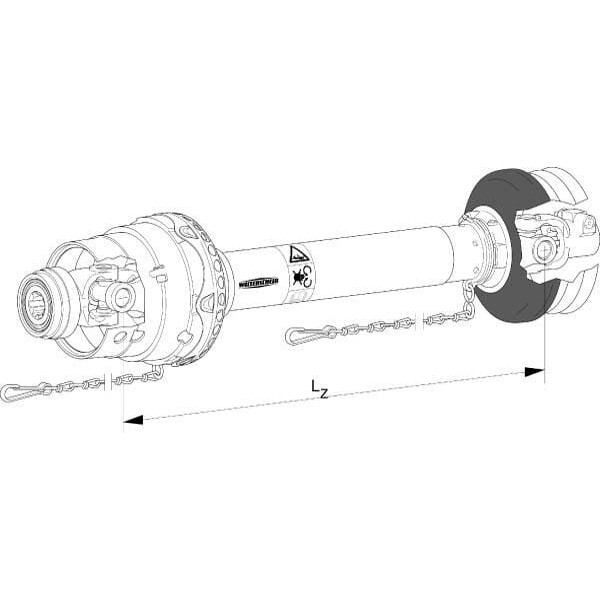

• LZ = długość po wsunięciu, odstęp od środka zewn. krzyżaka

Dane techniczne

• Średnica zewnętrzna połączenia po stronie ciągnika w calach oraz wypusty: 1"3/8 Z-6
• Numer referencyjny OE: 1800094
• Typ połączenia po stronie ciągnika: Zasuwa kołnierzowa
• Dodatki po stronie ciągnika: Widłak szybkozłączny
• Średnica zewnętrzna połączenia po stronie maszyny w calach oraz wypusty: 1"3/8 Z-6
• Typ połączenia po stronie maszyny: Zasuwa kołnierzowa
• Dodatki po stronie maszyny: Widłak szybkozłączny
• Rozmiar wałka: WWE 2380
• Długość: 1210 mm
• Moc przy 540 obr/min: 28 kW
• Moc przy 1000 obr/min: 44 kW
• Średnica tulei krzyżaka po stronie ciągnika - dłuższa część: 24 mm
• Średnica tulei krzyżaka po stronie ciągnika: 27 mm
• Długość krzyżaka po stronie ciągnika - dłuższa część: 91 mm
• Długość krzyżaka po stronie ciągnika: 75 mm
• Średnica tulei krzyżaka po stronie maszyny: 27 mm
• Długość krzyżaka po stronie maszyny: 75 mm
• Typ profilu rury zewnętrznej: 1G
• Grubość ścianki rury zewnętrzej: 2,7 mm
• Średnica zew. większa rury zewnętrznej: 48 mm
• Typ profilu rury wewnętrznej: OvGA
• Grubość ścianki rury wewnętrznej: 4 mm
• Średnica zew. większa rury wewnętrznej: 40 mm
• Kształt profilu rury: Cytryna
• Moment obrotowy statyczny max.: 2500 N·m
• Typ osłony: ST15
