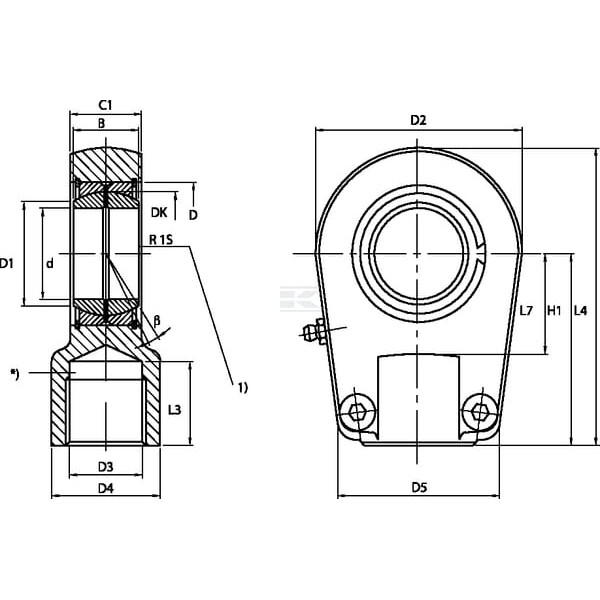

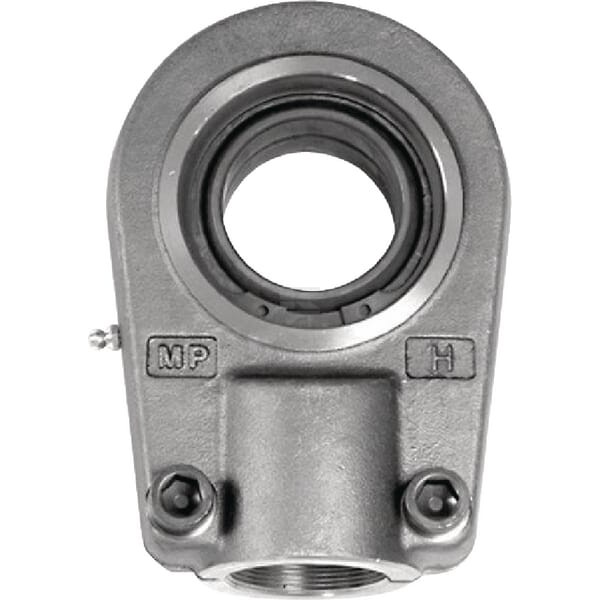

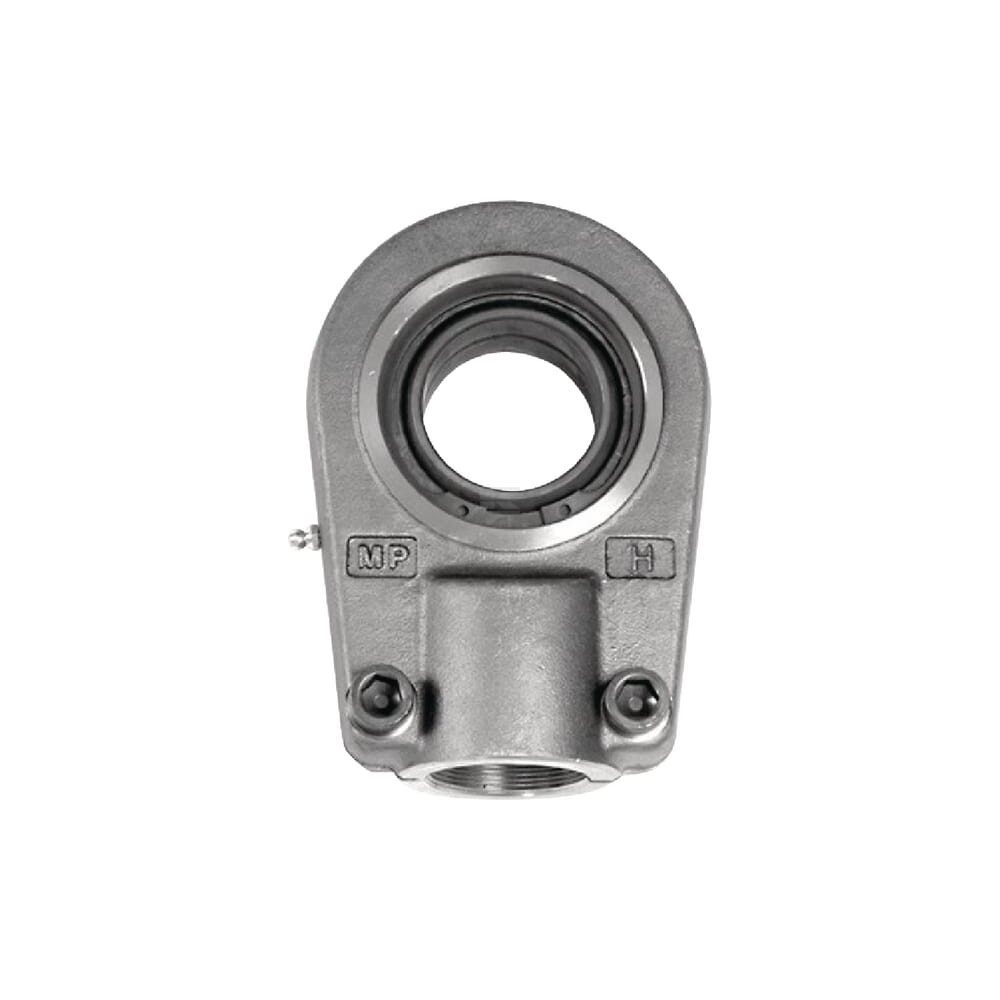

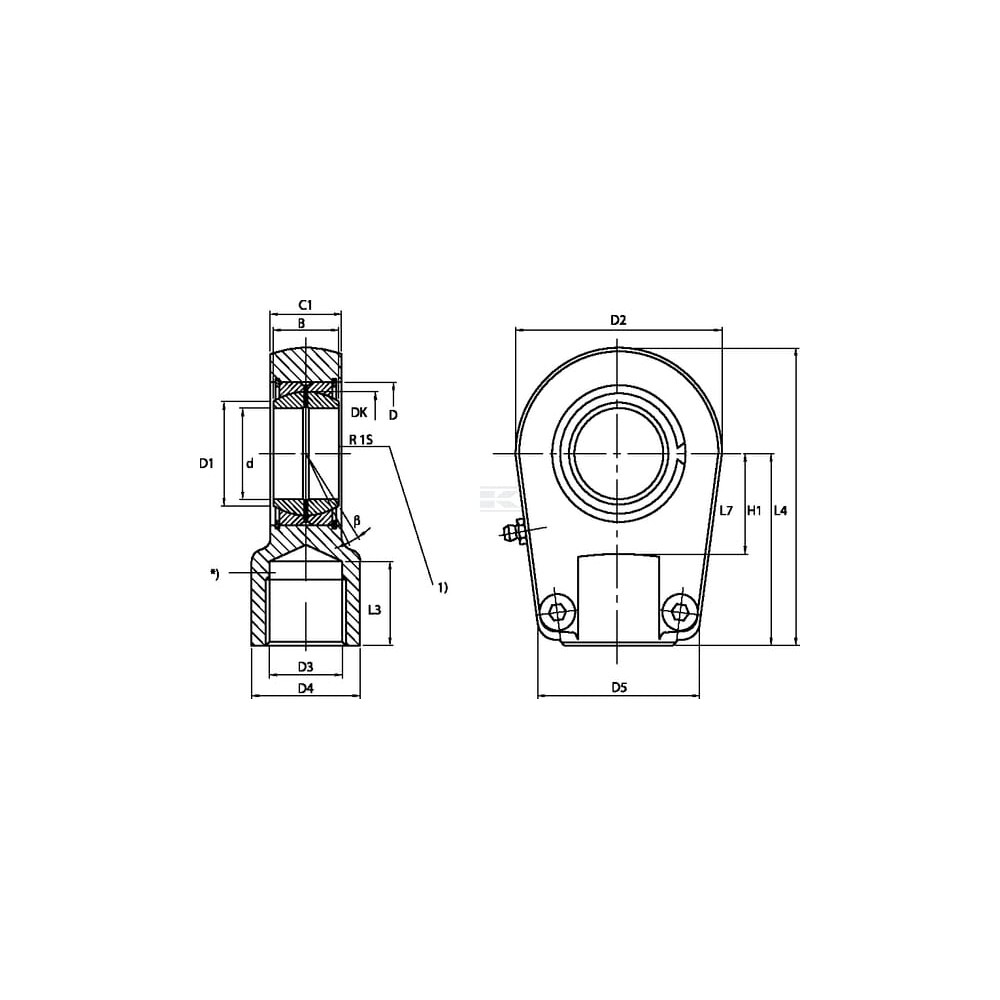

Ucho siłownika z prawym gwintem wewnętrznym ø 35

Specyfikacje

Najkrótsza konstrukcja

Zastosowanie

• Maszyny rolnicze
• Siłowniki
• Złącza przegubowe
• Zawieszenia

Właściwości

• Podlega obowiązkowej konserwacji
• Połączenie ślizgowe stal-stal
• Z 2 śrubami DIN912-10.9 do mocowania\
• Drobny gwint śrubowy do cylindra typowego

Korzyści

Małe zapotrzebowanie na miejsce

Dane techniczne

• Kierunek gwintu: Prawy
• b: 6
• B: 25
• C1: 30
• D1: 39.7
• D2: 78
• D: 55
• Średnica: 4.000
• ß: 6
• Wysokość, podstawa: 40
• Wysokość, obudowa: 30
• Wysokość, pierścień wewnętrzny: 25
• Ø otworu: 35
• Szerokość piasty: 25
• Średnica wew.: 35
• Długość L7: 38
• Długość: 70
• Średnica zewnętrzna, łożysko: 55
• Średnica zewnętrzna, pierścień wewnętrzny: 39.7
• Gwint: Right
• Gwint: M28x1.5
• Gwint: Prawy
• Długość gwintu: 29
• Typ: Gwint wewnętrzny
• Szerokość, podstawa: 66
• Szerokość: 78
