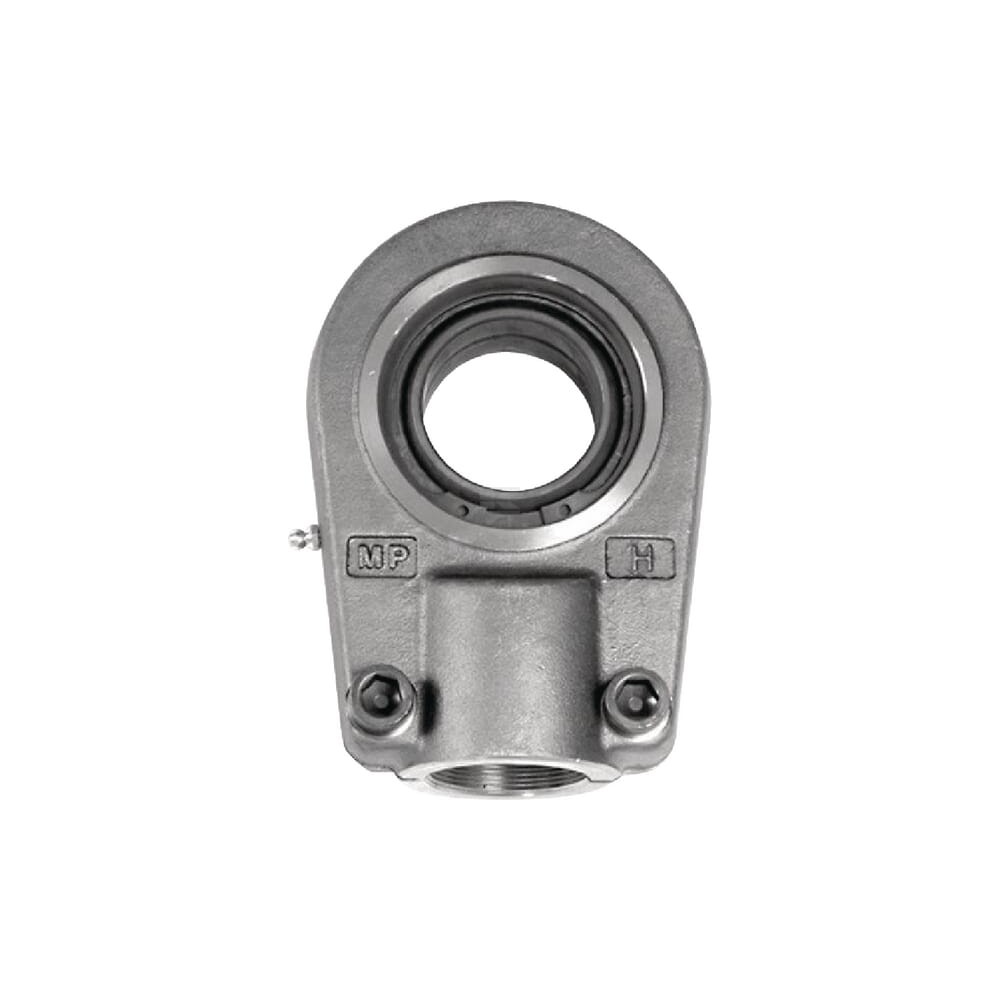

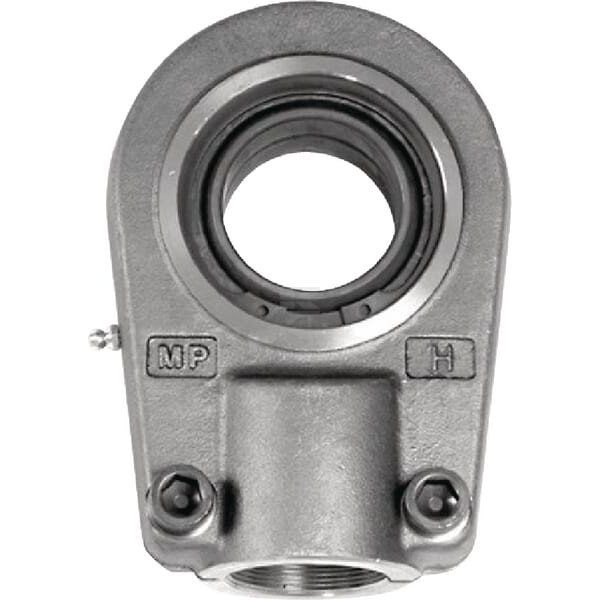

Ucho siłownika z prawym gwintem wewnętrznym ø 20

Specyfikacje

Najkrótsza konstrukcja

Zastosowanie

• Maszyny rolnicze
• Siłowniki
• Złącza przegubowe
• Zawieszenia

Właściwości

• Podlega obowiązkowej konserwacji
• Połączenie ślizgowe stal-stal
• Z 2 śrubami DIN912-10.9 do mocowania\
• Drobny gwint śrubowy do cylindra typowego

Korzyści

Małe zapotrzebowanie na miejsce

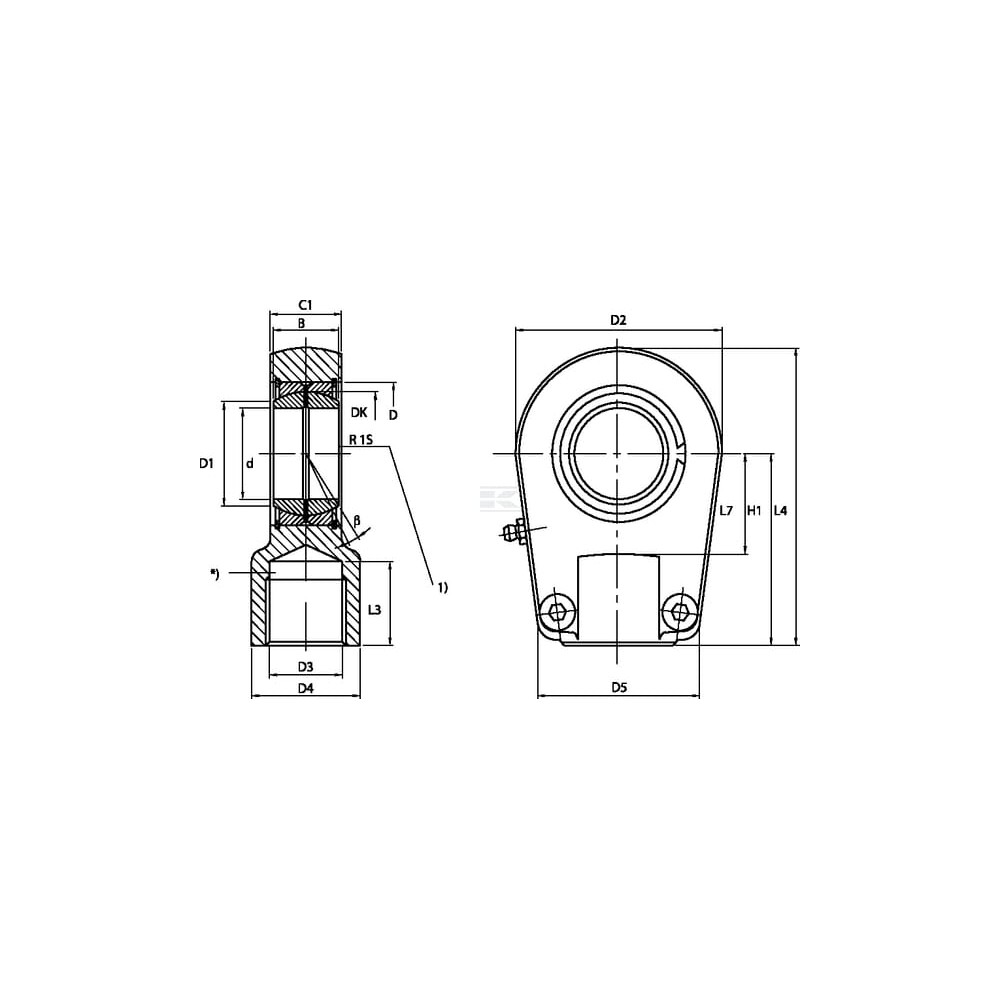

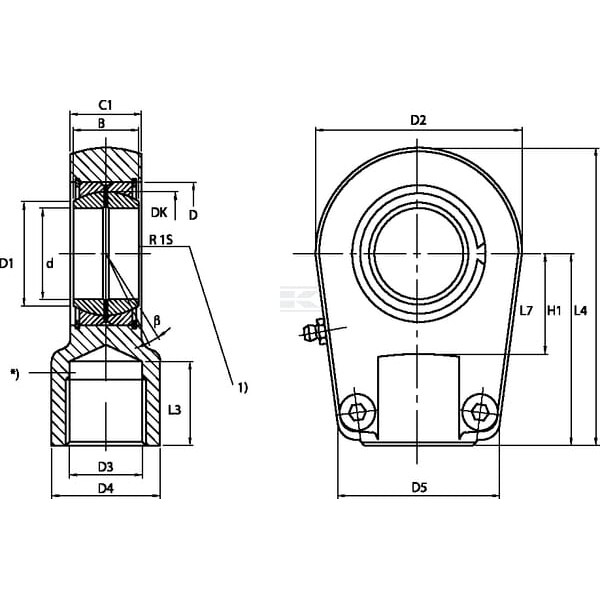

Dane techniczne

• Kierunek gwintu: Prawy
• b: 9
• B: 16
• C1: 19
• D1: 24.1
• D2: 56
• D: 35
• Średnica: 4.000
• Odstęp, podstawa środkowego wału: 50
• ß: 9
• Wysokość, podstawa: 25
• Wysokość, obudowa: 19
• Wysokość, pierścień wewnętrzny: 16
• Ø otworu: 20
• Szerokość piasty: 16
• Średnica wew.: 20
• Długość L7: 25
• Długość: 80
• Średnica zewnętrzna, łożysko: 35
• Średnica zewnętrzna, pierścień wewnętrzny: 24.1
• Gwint: Right
• Gwint: M16x1.5
• Gwint: Prawy
• Długość gwintu: 17
• Typ: Gwint wewnętrzny
• Szerokość, podstawa: 46
• Szerokość: 56
