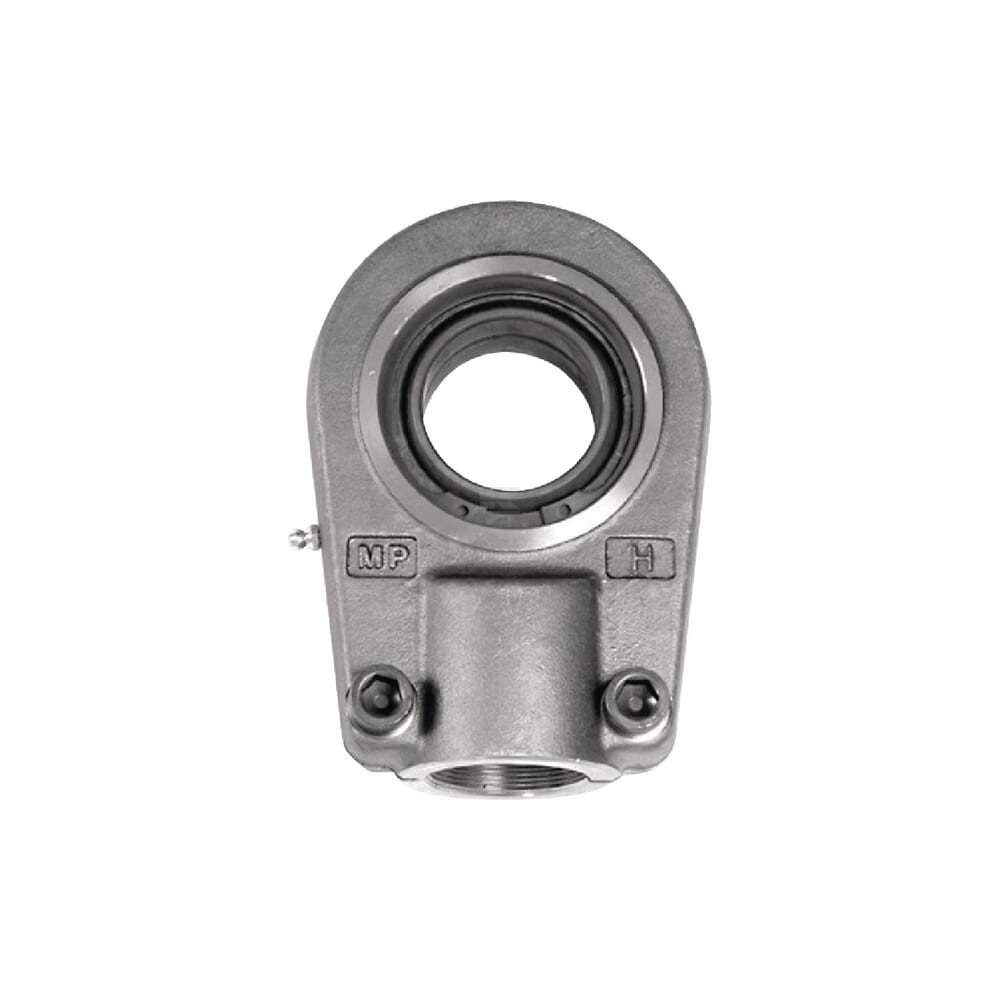

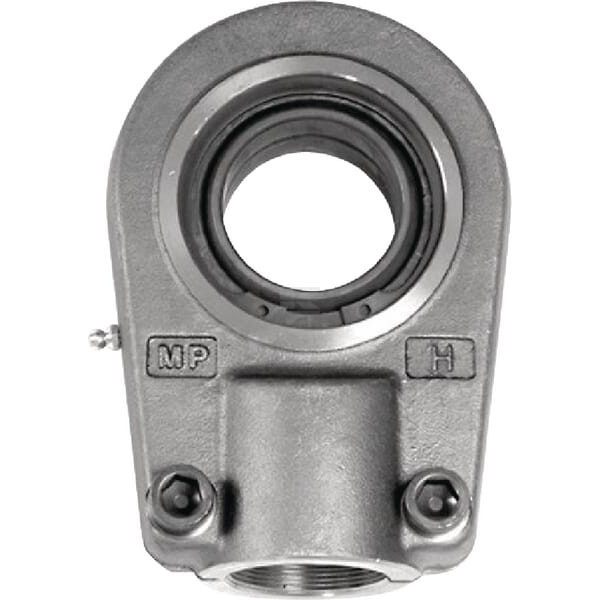

Ucho siłownika z prawym gwintem wewnętrznym ø 40

Specyfikacje

Najkrótsza konstrukcja

Zastosowanie

• Maszyny rolnicze
• Siłowniki
• Złącza przegubowe
• Zawieszenia

Właściwości

• Podlega obowiązkowej konserwacji
• Połączenie ślizgowe stal-stal
• Z 2 śrubami DIN912-10.9 do mocowania\
• Drobny gwint śrubowy do cylindra typowego

Korzyści

Małe zapotrzebowanie na miejsce

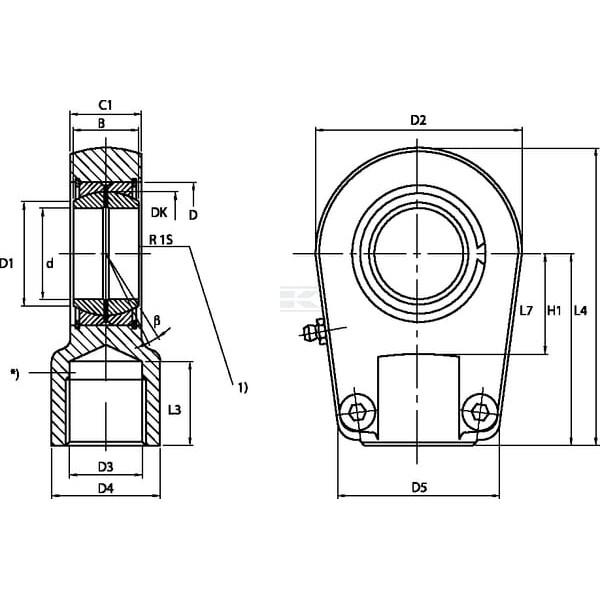

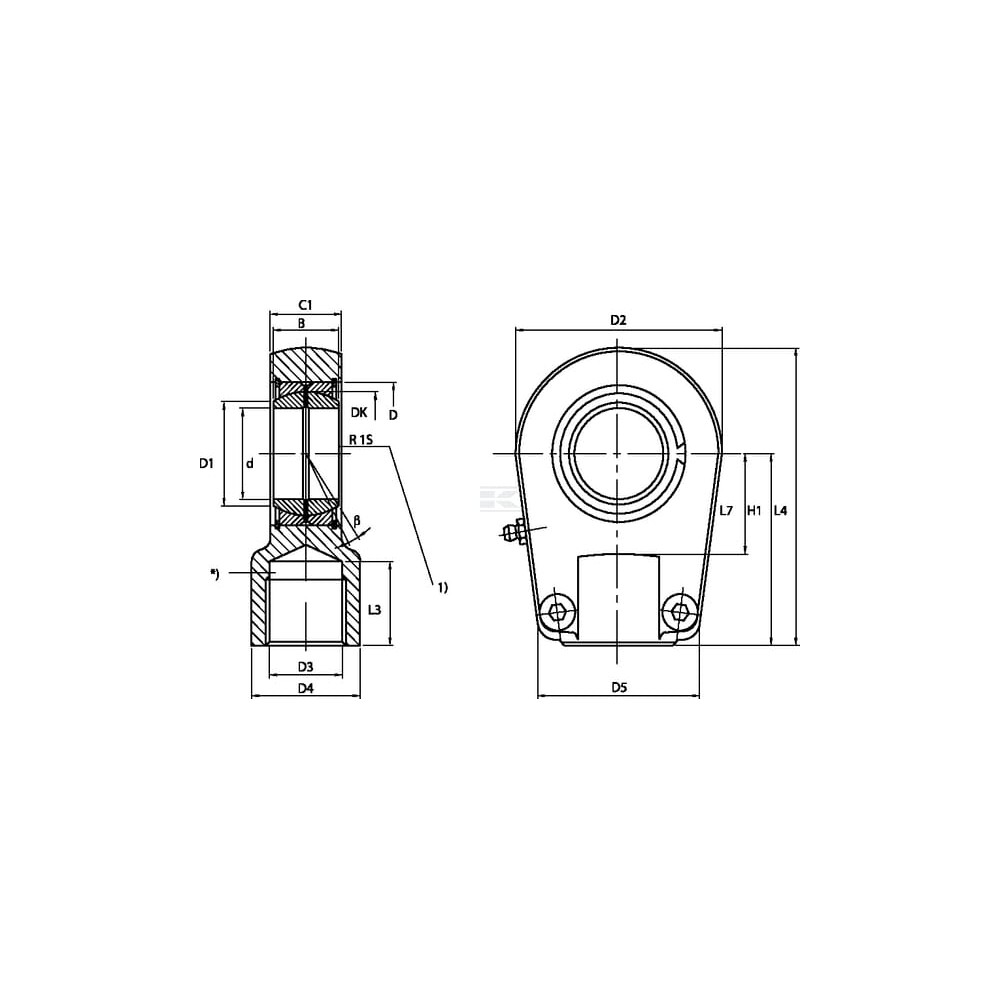

Dane techniczne

• Kierunek gwintu: Prawy
• b: 7
• B: 28
• C1: 35
• D1: 45
• D2: 94
• D: 62
• Średnica: 4.000
• Odstęp, podstawa środkowego wału: 85
• ß: 7
• Wysokość, podstawa: 49
• Wysokość, obudowa: 35
• Wysokość, pierścień wewnętrzny: 28
• Ø otworu: 40
• Szerokość piasty: 28
• Średnica wew.: 40
• Długość L7: 45
• Długość: 135
• Średnica zewnętrzna, łożysko: 62
• Średnica zewnętrzna, pierścień wewnętrzny: 45
• Gwint: Right
• Gwint: M35x1.5
• Gwint: Prawy
• Długość gwintu: 36
• Typ: Gwint wewnętrzny
• Szerokość, podstawa: 76
• Szerokość: 94
