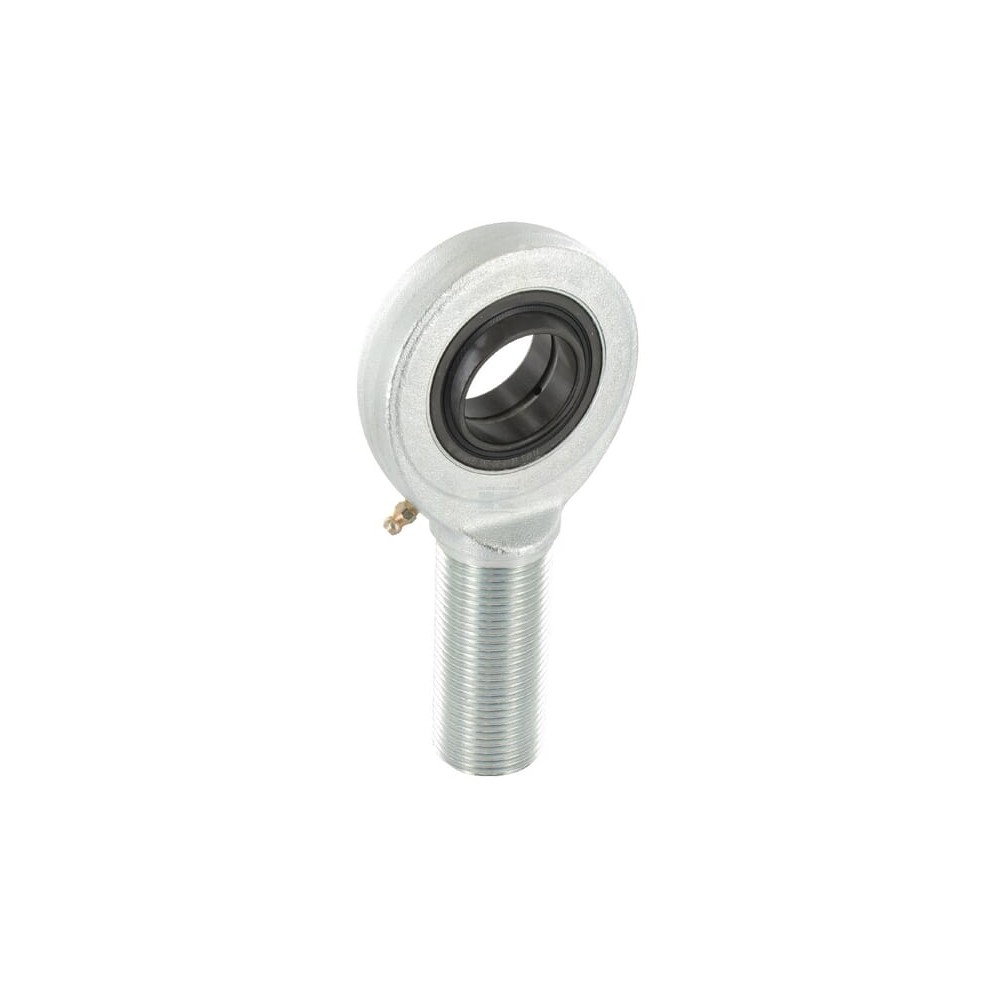

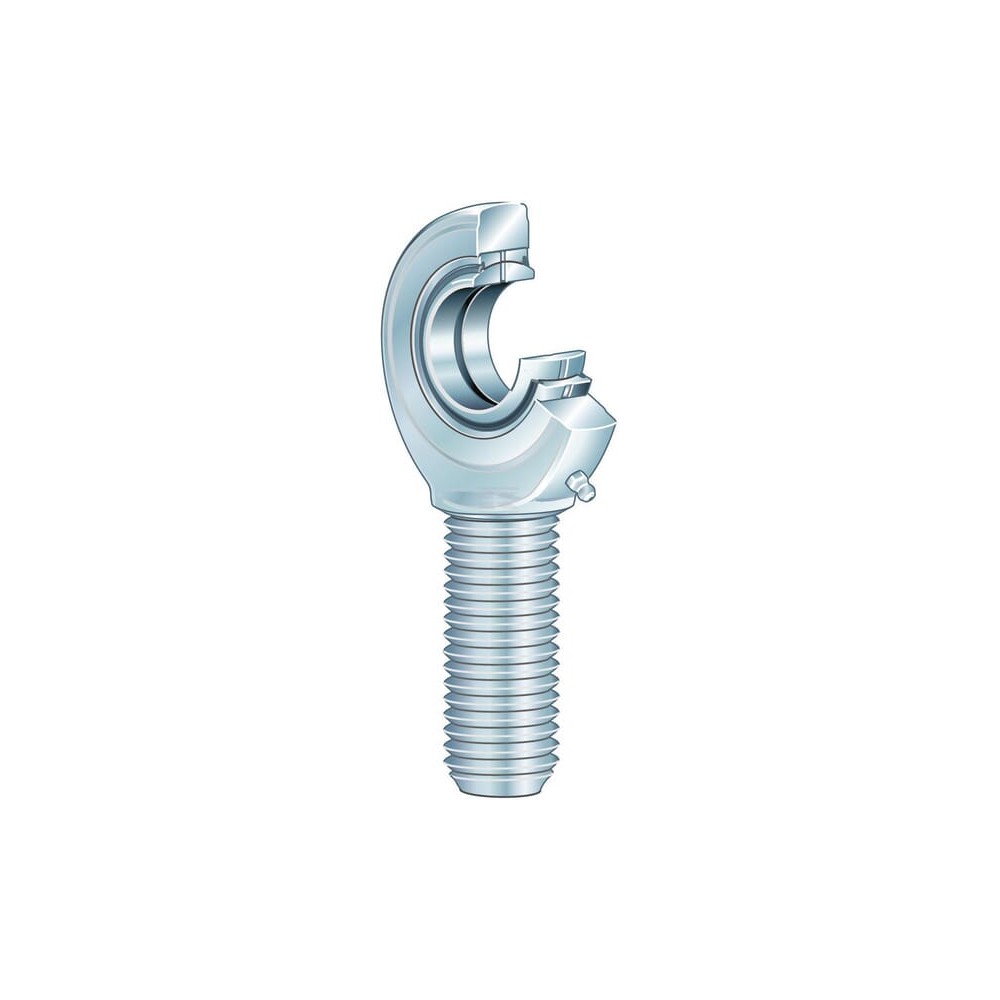

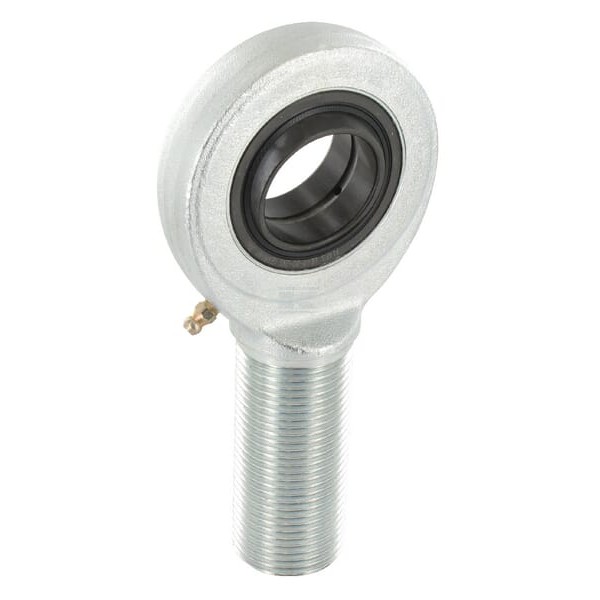

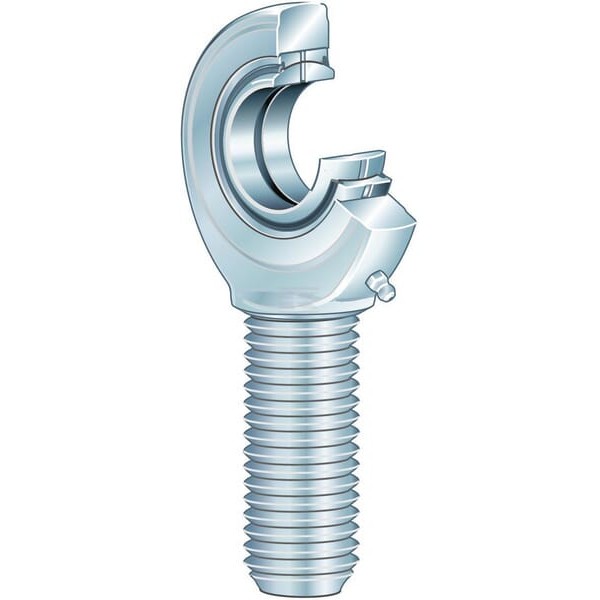

Ucho siłownika z prawym gwintem zewnętrznym ø 30

Szczegóły produktu

• Rozmiar otworu 20, smarowane przez otwór smarowy
• Rozmiar otworu 25 i większy, smarowane przez smarowniczkę

Informacje techniczne

• Podlegające obowiązkowej konserwacji głowice przegubów wg DIN 648 serii wymiarowej E, kształt A, ISO 6126
• Para ślizgowa: stal/stal
• Uchwyt z gwintem zewnętrznym
• Gwint prawoskrętny

Dane techniczne

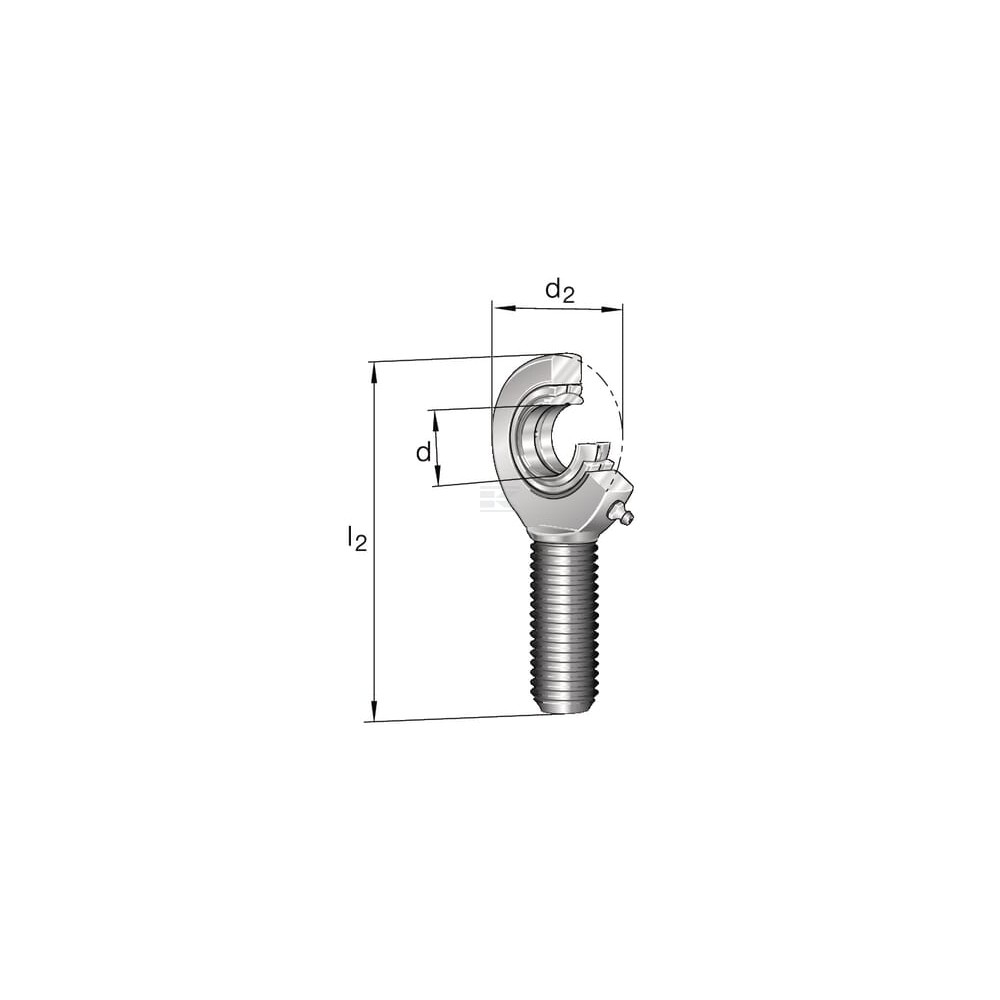

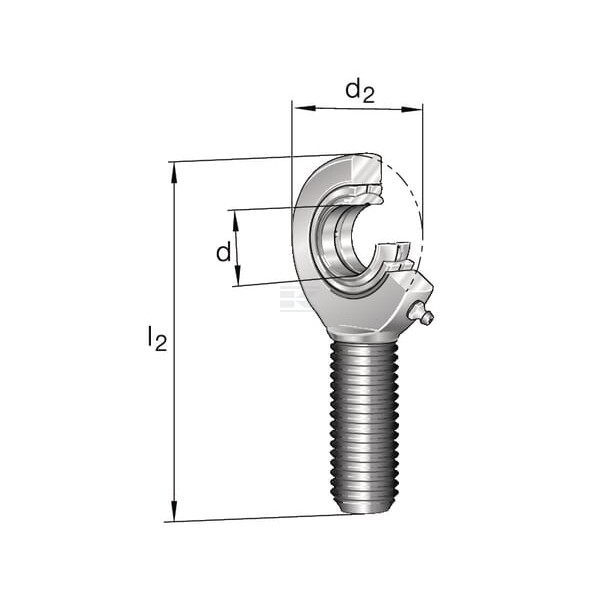

• Średnica otworu: 30
• Długość otworu: 22
• Typ uszczelnienia: 2RS
• Średnica zew. łożyska: 47
• Średnica zew. części wewnętrznej: 34,2
• Średnica zewnętrzna kuli: 40,7
• Kąt krawędzi: 6
• Szerokość pierścienia wewnętrznego łożyska: 22
• Długość całkowita: 146,5
• Odległość od wału do środka: 37
• Średnica gwintu: M30
• Skok gwintu: 2.00
• Kierunek gwintu: Prawy
• Długość gwintu: 65
• Odległość od środka otworu do dołu: 110
• Średnica zew. głowicy: 73
• Szerokość głowicy (długość otworu): 19
• Obróbka powierzchni: Ocynk
• Obciążenie dynamiczne promieniowe: 62300
• Obciążenie statyczne promieniowe: 119000
• Numer referencyjny OE: GAR30-DO-2RS
• Waga: 0,9
• Producent: Schaeffler
• Obróbka powierzchniowa: Ocynkowany
• Gwint: Prawy
• Typ: Gwint zewnętrzny
